進口Y形截止閥描述--
Y形截止閥閥瓣與閥桿設計為一體結構,流道與管道成一斜線,閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用
進口Y形截止閥特征--
Y型設計流通能力好;
整體鍛造式無泄漏
不旋轉閥桿可以超高溫高壓確保緊關閉壓力
抗擦傷性能好;
具有耐磨、耐高溫;
密封面堆焊,抗擦傷性好,耐沖蝕;
閥瓣底部的球頭,對介質流動起很好的導向作用;
進口Y形截止閥典型應用--
高溫高壓管道
電力工藝閥
尿素,制藥系統
導熱油循環系統
蒸汽和冷凝水
熱水和冷水系統
氨/氯氣體
化學熱流體
壓縮空氣和其它氣體
水/乙二醇等工業流體
冷卻及冷凍系統

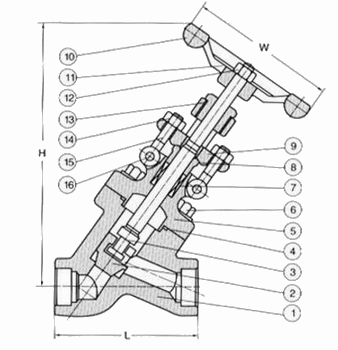

進口Y形截止閥（內螺紋，對焊，承插焊）

小口徑Y(jié)形截止閥有三種閥蓋設計形式：
1.螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片〔316夾柔性石墨制造〕密封。特殊要求時也可采用金屬環連接.
2.設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。特殊要求時也可采用透焊連接。
3.自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

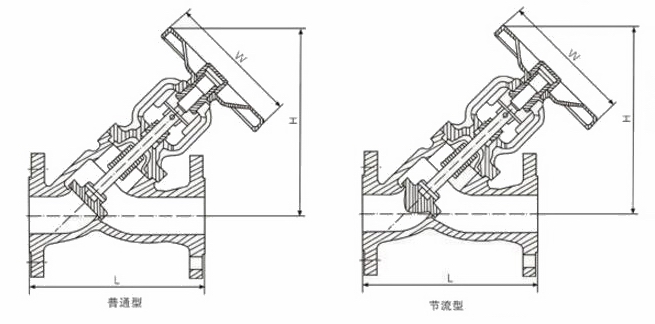

進口Y形截止閥（法蘭式)
1.法蘭Y型截止閥通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。
2.內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿,另一端置于閥體和閥蓋之間構成靜密封
3.采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。
3.適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

1.6MPa主要外型及連接尺寸：

2.5 MPa主要外型及連接尺寸：

4.0 MPa主要外型及連接尺寸：
