進口塑料蝶閥（進口PVC蝶閥）

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口塑料蝶閥描述--
ALSO塑料蝶閥采用板式設計，管路系統流量損失小,開關操作簡便，可控制閥門開關程度實現管道系統流量控制。


進口塑料蝶閥結構--
閥門內部結構件材料為SUS304,耐腐蝕性佳。
采用板式設計，管路系統流量損失小。
手動/齒輪式蝶閥開關操作簡便，可控制閥門開關程度實現管道系統流量控制。
全面型墊片密封設計，與法蘭配合使用，密閉性佳，安全性更優
電動/氣動式蝶閥可實現全自動化操作，控制執行器結構采用鋁合金材質，使用壽命長，安全性高。


進口塑料蝶閥適用場合--
自來水工程，工業廢水排送管，化學酸堿腐蝕介質輸送管，建筑給水用管，
灌溉、噴灌工程，海水養殖用管，污水處理工程，鹽化水輸送管，
煤礦灌漿用管，電力、通信穿線管，泳池循環用水管。


進口CPVC塑料蝶閥適用場合--
工業及流夜系統：
金屬處理，電鍍廠，制藥廠及煉油廠酸堿夜的輸送。
化工廠、紡織廠、制革廠的漂白、染色、工業廢水，酸堿管道。
礦廠、冶金廠及化肥廠的殘?jiān)c礦漿管道。
半導體制造廠的消電離子水流處理系統。
紙漿及造紙：
鋁及苛性堿管道、 二氧化氯，氯及氯堿廠內管道
水處理
加氯管道
氯化鋁及氯化鐵液管道
沉淀池及過濾管道
回收水處理管道

進口塑料蝶閥外形尺寸--

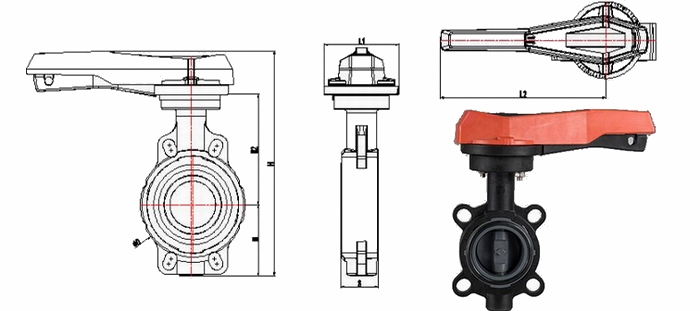

手動塑料蝶閥參數

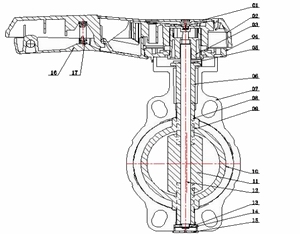

No. 部件 數量 材料
01 手柄蓋 1 PP+GF30%
02 手柄 1 PP+GF30%
03 傳動座 1 PP+GF40%
04 齒輪座 1 PP+GF30%
05 擋圈 1 Stainless Steel 304/316
06 定位套 1 PP+GF30%
07 閥體 1 PP+GF30%
08 導向套 2 PVC-U/PVC-C
09 O型圈 8 EPDM/FPM
10 閥門套 1 PVC-U/PVC-C
11 閥板 1 PVC-U/PVC-C
12 傳動桿 1 Stainless Steel 304/316
13 檔圈 1 Stainless Steel 304/316
14 墊圈 1 Stainless Steel 304/316
15 墊圈蓋 1 PP+GF30%
16 制動把手 1 PP+GF30%
17 彈簧 1 Spring steel(zincplated)
18 油封 1 EPDM/FPM
19 膠圈 2 EPDM/FPM

尺寸 工作壓力
(kg/C㎡)
Size DN（De） D H H1 H2 S L1 L2
50(63) 104.00  266.00  77.00  134.00  44.50  102.00  212.50  10
65(75) 114.30  275.00  83.00  140.00  46.00  102.00  212.50  10
80(90) 130.00  288.00  89.00  146.00  48.60  102.00  212.50  10
100(110) 160.40  332.00  104.00  167.00  55.50  115.00  253.30  10
125(140) 186.00  361.00  117.00  181.00  63.00  115.00  253.30  10
150(160) 215.00  379.00  130.00  189.00  72.00  115.00  253.30  10
200(225) 269.00  449.00  158.00  210.00  73.00  150.00  410.00  10
250(280) 324.00  547.00  205.00  264.00  113.00  150.00  410.00  10
300(315) 336.60  590.00  228.00  285.00  114.40  150.00  410.00  10

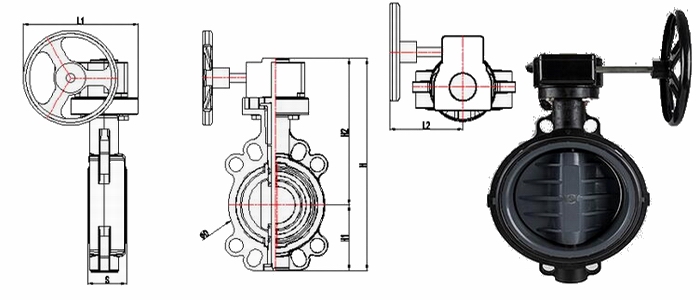

渦輪傳動塑料蝶閥參數

No. 部件 Quantity Material
01 渦輪傳動裝置 1 aluminium alloy
02 檔圈 1 Stainless Steel 304/316
03 定位套 1 PP+GF30%
04 墊片 1 PP+GF30%
05 螺栓 4 Stainless Steel 304/316
06 閥體 1 PP+GF30%
07 導向套 2 PVC-U/PVC-C
08 O型圈 8 EPDM/FPM
09 閥門套 1 PVC-U/PVC-C
10 閥板 1 PVC-U/PVC-C
11 油封 1 EPDM/FPM
12 傳動桿 1 Stainless Steel 304/316
13 膠圈 2 EPDM/FPM
14 檔圈 1 Stainless Steel 304/316
15 墊圈 1 Stainless Steel 304/316
16 墊圈蓋 1 PP+GF30%



尺寸

 工作壓力
(kg/C㎡)
Size DN（De） D H H1 H2 S L1 L2
50(63) 104.00  307.48  77.00  230.48  44.50  153.00  108.00  10
65(75) 114.30  320.13  83.00  237.13  46.00  153.00  108.00  10
80(90) 130.00  332.13  89.00  243.13  48.60  153.00  108.00  10
100(110) 160.40  367.77  104.00  263.77  55.50  153.00  108.00  10
125(140) 186.00  411.47  117.00  294.47  63.00  166.00  119.00  10
150(160) 215.00  472.30  130.00  342.30  72.00  166.00  119.00  10
200(225) 269.00  521.54  158.00  363.54  73.00  268.00  223.00  6
250(280) 324.00  620.51  205.00  415.51  113.00  285.50  223.00  6
300(315) 336.60  722.24  228.00  494.24  114.40  342.50  323.00  6
