類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
進口截止止回閥描述--
ALSO截止止回閥同時能作截止和止回兩種功能的閥門,把閥桿和閥瓣的連接設計成可以開的結構，所以，在關閉閥門時，閥桿可頂住閥瓣運動，使閥瓣密封面與閥座密封面密合，達到關閉閥門狀態。此時，閥門起切斷管路中介質的截止閥作用。當開啟閥門時，是閥桿與閥瓣脫開，此時，閥門可作為防止介質倒流的止回閥用。
進口截止止回閥特征--
一閥兩用,可代替一個截止閥和一個止回閥
進口截止止回閥技術規范--
|
結構形式 construction |
BB-BG-OS&Y |
|
驅動方式 operation |
手動hand-operated |
|
手動hand-operated |
|
|
設計標準 design standard |
DIN3356 |
|
結構長度 face to face dimension |
DIN3202 |
|
連接法蘭 flanged ends |
DIN2543-2545 |
|
試驗和檢驗 test&inspection |
DIN3230 |
進口截止止回閥性能--
|
公稱壓力(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |

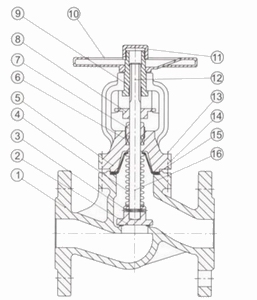

進口截止止回閥結構圖--
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
GS-C25、CF8、CF3 |
|
2 |
閥瓣disc |
2CR13、F304、F316 |
|
3 |
軸銷hinge pin |
F304、F316 |
|
4 |
波紋管組件bellows combination |
F304、F316L |
|
5 |
閥蓋bonnet |
GS-C25、CF8、CF3 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、F304、F316 |
|
8 |
定位片locator |
25#、F304、F316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼 |
|
16 |
閥桿stem |
2Cr13、F304、F316 |
進口截止止回閥典型應用--
導熱油系統
蒸汽和冷凝水
熱水和冷水系統
氨/氯氣體
化學熱流體
壓縮空氣和其它氣體
水/乙二醇等工業流體
冷卻及冷凍系統
工業,電力系統,
廢氣凈化裝置,熱水,導熱油應用,造船業等場合

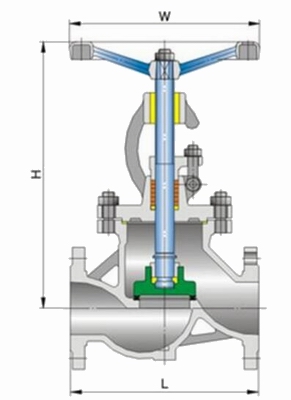

進口截止止回閥外形尺寸--
1.6MPa主要連接尺寸：
|
壓力等級 |
PN16 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量Weight |
4 |
4.5 |
5 |
7 |
9 |
12 |
18.5 |
23 |
38.5 |
56 |
75 |
113.5 |
235 |
395 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
2.5MPa主要連接尺寸：
|
壓力等級 |
PN25 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量Weight |
4 |
4.5 |
5.5 |
7.5 |
10 |
12.5 |
19 |
24 |
43 |
57 |
79 |
135 |
285 |
415 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
4.0MPa主要連接尺寸：
|
壓力等級 |
PN40 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量Weight |
4 |
4.5 |
6 |
8 |
11.5 |
13.5 |
20 |
25 |
45 |
60 |
83 |
158 |
305 |
440 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
