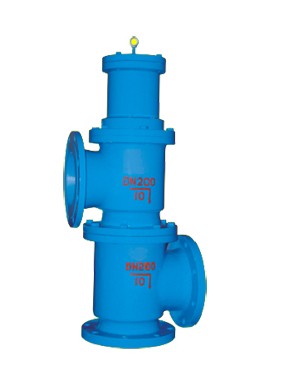

電磁液動立式三通閥

類別：排泥閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

一、用途
J145X-10系列電磁液動立式三通閥，雙作用閥主要安裝于過濾池過清水和反沖洗排污閥，也可用于控制過濾池的進水和排水

二、結構及特點
J145X-10系列電磁液動立式三通閥，雙作用閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點，是實現自動控制、集中控制和遠程控制的理想設備。

三、主要技術參數





閥體部分

型號

J145X-10

公稱壓力MPa

10

試驗

壓力

密封（MPa）

1.1

強度（MPa）

1.5

適用介質

水

介質溫度（℃）

〈50



驅動部分

驅動介質

清水（壓縮空氣）

驅動壓力（MPa）

0.3-1.0

介質溫度（℃）

50



控制部分

控制器輸入電壓（V）

AC220

電磁閥線圈電壓（V）

DC24

電磁線圈功耗（V）

6

四、主要連接尺寸
本系列閥門的練級形式均為法蘭練級，法蘭盤按公稱壓力PN1.0MPa制造法蘭連接尺寸符合GB/T17241.3-1988標準規定。根據需要，可提供信號反饋裝置。

五、主要零部件材料

零件名稱

材料名稱

閥體，閥板，閥座，活塞，缸體

灰鑄鋼

閥桿

不銹鋼1Cr18Ni9TI,2Cr13

Y型密封圈

丁腈橡膠

墊片

石棉橡膠板

活塞皮碗

牛革，丁腈橡膠
