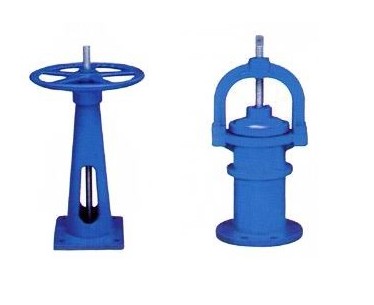

PNF型排泥閥

類別：排泥閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

一、PNF型排泥閥用途
我公司PNF型排泥閥又名蓋閥，一般常用于城市水廠、污水處理廠的沉淀池底排放污泥用。PNF型排泥閥的適用介質為污水，介質旳溫度一般應小于50℃,其工作水深小于10米。

二、PNF型排泥閥結構特點
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力??；螺桿及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟半閉機配套使用進行微機控制。

三、PNF型排泥閥主要外形及連接尺寸表

四、PNF型排泥閥外形尺寸表 單位：mm

型號
口徑DN
D2
D1
D
h
H1
h2
h3
n-φd
Q+Q
PNF-150
150
217
247
285
200
3
30
45
8-18
22×22
PNF-200
200
256
299
342
200
3
30
45
8-18
22×22
PNF-300
300
362
414
464
300
4
45
45
10-21
25×25
PNF-400
400
466
524
582
450
4
60
60
12-28
25×25
PNF-500
500
572
639
706
450
4
60
60
12-28
28×28
