1200℃高溫蝶閥

類別：蝶閥   發布時間：1970-01-01 08:00   瀏覽： 次

高溫調控蝶閥（1200℃ SO2二氧化硫?qū)Ｓ玫y）
一、HTDQ36P1W高溫調節控制閥產品簡介：
        我公司該產品是特殊設計的HTDQ36P1W高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪
蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系
統中的高爐配風、鍋爐管道作為控制調節閥使用。國家專利產品，專利號：ZL 98 2 17879.4。

二、HTDQ36P1W高溫調節控制閥標準與規范：
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。

三、HTDQ36P1W高溫調節控制閥性能參數和主要零件材料：

技術參數和性能參數
主要零件材料
公稱通徑
公稱壓力
適用溫度
適用介質
閥體
閥板
閥桿
填料
DN200～
DN1800

0.25MPa
≤1350℃

SO2、SO3
及其他高溫
氣體
20 號鋼板
內襯復合
耐火材料
XD-4 高
溫合金

XD-4 高
溫合金

柔性石墨+因
科鎳爾

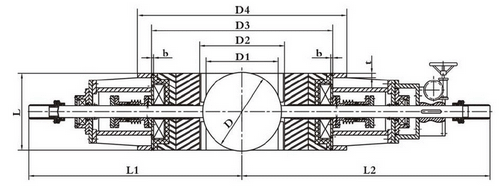

四、HTDQ36P1W高溫調節控制閥結構簡圖：

五、HTDQ36P1W高溫調節控制閥外形及連接尺寸：
公稱通徑
L
D
D1
D2
D3
D4
b
t
L1
L2
DN(mm)
NPS
600
24
470
600
580
630
1220
1370
30
22
1220
1460
