電動高真空蝶閥

類別：蝶閥   發布時間：1970-01-01 08:00   瀏覽： 次

■ GID型－電動高真空蝶閥

■ GID型電動高真空蝶閥是以電動裝置驅動閥桿與閥板執行啟閉動作。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。

■ 主要技術性能

   適用范圍 　105～1.3×10-4Pa
　閥門漏率 　≤1.3×10-4Pa.L/S.
　適用溫度 　-25～+80℃(丁腈橡膠)
　-30～+150℃(氟橡膠)
　電　　源 　220V/50Hz
　安裝位置 　任意

■ 主要零件材料

■閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。

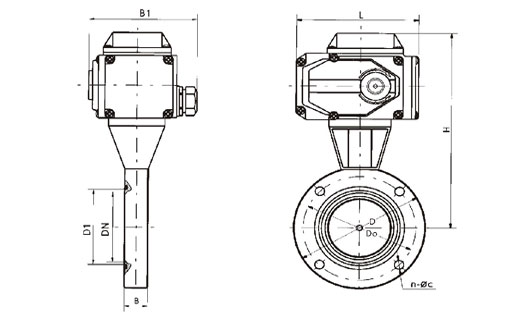

■ 外形及連接尺寸(JB919)

型號
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
183
139
157
4-φ7
GID-50
50
110
90
55
22
195
139
157
4-φ7
GID-65
65
125
105
70
26
203
139
157
4-φ9
GID-80
80
145
125
85
30
213
139
157
4-φ9
GID-100
100
170
145
105
30
231
139
157
4-φ12
GID-150
150
220
195
156
35
251
139
157
8-φ12
GID-200
200
275
250
208
40
315
147
207
8-φ12
GID-250
250
330
300
258
45
343
147
207
8-φ14
GID-300
300
380
350
308
55
368
147
207
8-φ14
GID-400
400
500
465
408
60
451
182
256
8-φ18
GID-500
500
600
565
510
80
535
182
280
12-φ18
