進口型鍛鋼內螺紋承插焊閘閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

美國沃爾頓旗下品牌，埃索ALSO進口泵閥品牌。
美國沃爾頓,專注于型鍛鋼內螺紋承插焊閘閥制造商,主要進口型鍛鋼內螺紋承插焊閘閥，泵，閥門，水處理設備，流量計，消泡器等系列產品的制造/銷售/售后服務,美國沃爾頓工業集團旗下超過十幾個水泵閥門品牌


==============================================================================================================

〖Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥〗
【Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥-產品說明】

【Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥-主要零件材料】

序號

零件名稱

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304L

F316L

1

閥體

A105

A182 F22

A182F 304L

A182 F316L

2

閥座

A276 420

A276 304

A276 304L

A276 316L

3

閘板

A182F 430&410

A182 F304

A182F 304L

A182 F316L

4

閥桿

A182 F6

A182 F304

A182F 304L

A182 F316L

5

墊片

316夾柔性石墨

316夾PTFE

6

閥蓋

A105

A276 F304

A276F 304L

A276 F316L

7

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

銷釘

A276420

A276 304

9

填料壓套

A276410

A182F 304L

A182F F316L

10

活節螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料壓板

A105

A182 F11

A182F 304L

A182F 316L

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

閥桿螺母

A276 420

14

鎖緊螺母

A194 2H

A194 4

A194 8

A194 8M

15

銘牌

SS

16

手輪

A197

17

墊片

A473431



18

填料

柔性石墨

PTFE

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

適用溫度

—29℃～425℃

—29℃～550℃

—29℃～200℃

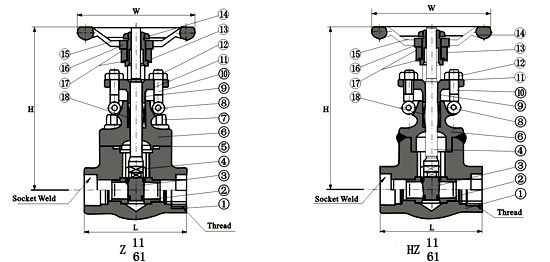

【Z61H/Y、Z11H/Y型鍛鋼內螺紋、承插焊閘閥-主要連接尺寸及重量】

NPS

縮徑

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"



全徑



3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

L

79

79

92

111

120

120

140

178

H開

158

158

169

197

236

246

283

330

W

100

100

100

125

160

160

180

200

重量

螺栓式

2.1

2.0

2.3

4.3

5.9

6.9

11.1

15.2

焊接式

1.8

1.7

2.0

3.8

5.1

6.1

10.2

14.2
