進口活塞式安全泄壓閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口活塞式安全泄壓閥描述--
ALSO活塞式安全泄壓閥時可將給水管路中超過先導閥安全設定值的壓力釋放掉，并維持管路壓力在一安全設定值之下，以防止管路中高壓或突壓毀損管線或設備，可用于高層大樓消防測試循環系統以及其他給水平衡系統之泄壓用。
進口活塞式安全泄壓閥用途--
本閥作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，主要用于城市低壓供水區域。
進口活塞式安全泄壓閥調節范圍--
壓力等級：PN10（調節范圍0.3-0.9M Pa）
                 PN16（調節范圍0.5-1 .4MPa）
                 PN25（調節范圍0.5-2.4MPa）

進口活塞式安全泄壓閥結構圖--

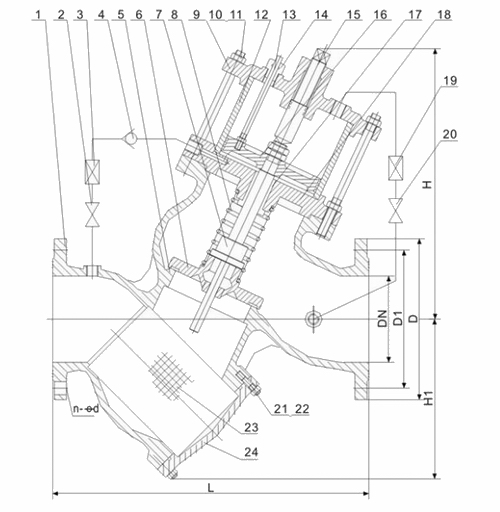

進口活塞式安全泄壓閥結構圖

進口活塞式安全泄壓閥材料表
序號 零件名稱 主要材質
1 閥體 鑄鐵、鑄鋼
2\20 球閥 黃銅
3\19 Y型過濾器

黃銅
4 微止回閥 黃銅
5 閥座 鑄鋼
6 閥瓣

鑄鋼
7 閥桿 不銹鋼
8 壓縮彈簧 不銹鋼
9 閥蓋 鑄鐵、鑄鋼
10 六角螺母 碳素鋼
11 雙頭螺柱 碳素鋼
12 活塞缸 不銹鋼
13 指示桿 不銹鋼
14 填料盒 黃銅
15 調節螺桿 不銹鋼
16 活塞 不銹鋼
17 導向套 黃銅
18 活塞座 鑄鐵、鑄鋼
21 六角螺母 碳素鋼
22 雙頭螺柱 碳素鋼
23 過濾網 不銹鋼
24 過濾網蓋 鑄鐵、鑄鋼

進口活塞式安全泄壓閥外形尺寸

公稱通徑

 L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
40 260 150 110 4-18
50 300 160 125 4-18
65 340 180 145 4-18 8-18

80

 380 195 160 4-18 4-18 8-18
100 430 215 230 190 190 8-18 8-23
125 450 245 270 210 220 8-18 8-25
150 480 285 300 240 250 8-23 8-25
200 600 335 360 295 310 8-23 12-23 12-25
250 730 390 405 425 350 355 370 12-23 12-25 12-30
300 850 440 460 485 400 410 430 12-23 12-25 16-30
350 980 500 520 550 460 470 490 16-23 16-25 16-34
400 1100 565 580 620 515 525 550 16-25 16-30 16-34
