進口襯氟三通旋塞閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口襯氟三通旋塞閥描述--
ALSO襯氟三通旋塞閥是關閉件為柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。適用于切斷和接通以及分流介質，適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量。三通和四通式旋塞閥主要適用于流體換向

進口襯氟三通旋塞閥要零部件材料：

名稱

常規配置

可選配置

本體材質

襯里材質

閥  體

WCB+FEP

CF8、CF8M、CF3、CF3M

PFA、GXPO、PTFE

塞  體

WCB+FEP

CF8、CF8M、CF3、CF3M

PFA、GXPO、PTFE

閥  蓋

WCB

CF8、CF8M、CF3、CF3M

金屬墊

304

304L、316、316L

四氟墊

PTFE

標準件

45#

A193 B7、A193 B8、A193 B8M、35CrMo

進口襯氟三通旋塞閥技術性能規范：

項    目

常   規

可    選

設計標準

HG/T3704

GB/T12240，API6D

結構長度

HG/T3704

GB/T12221，ASME B16.10

法蘭標準

HG/T20592

GB/T9119，ASME B16.5，JIS B2220

檢驗與試驗

GB/T13927

JB/T19092，API598

公稱通徑

DN25-DN150(1"-6")

公稱壓力(MPa)

1.6

1.0，150LB

試驗壓力(MPa)

殼體試壓

1.5

高壓密封

1.1

低壓密封

0.6

適用溫度(℃)

PFA: -30～200     FEP -30～150    GXPO: -10～80

適用介質

鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注：襯氟閥門殼體試壓和密封按照上表測試，高壓力要求情況訂制加工。

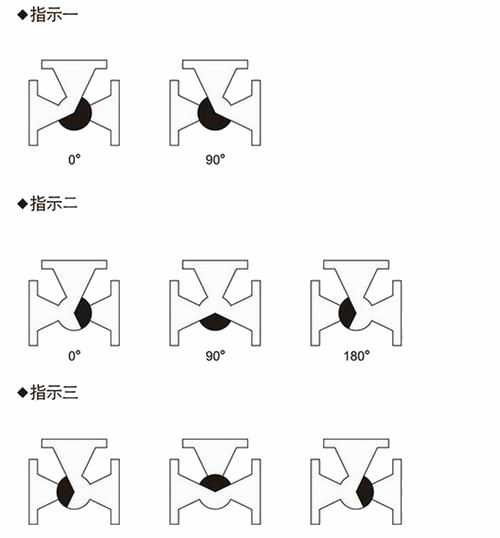

開啟流向圖--

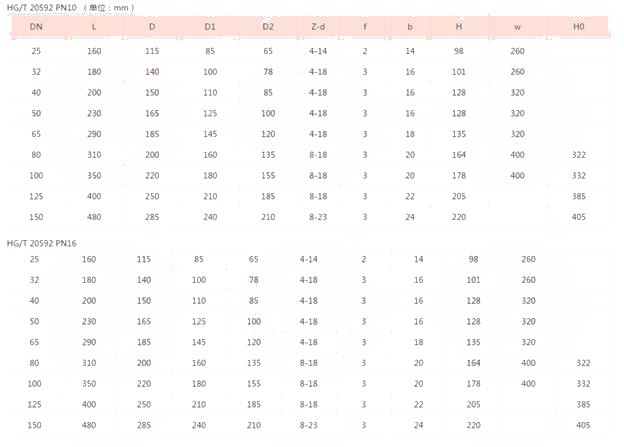

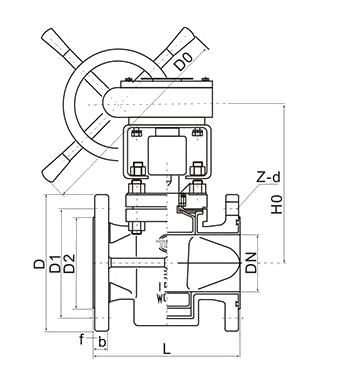

進口襯氟三通旋塞閥外形尺寸--
