進口真空截止閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口真空截止閥描述--
ALSO真空截止閥用途廣泛，適用于工作溫度≤425℃和≤550℃，可用于半真空，中級，高級真空條件下。作為啟閉裝置，尤其適用于火電廠汽機冷凝和真空負壓系統。
進口真空截止閥設計特點--
1.主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性
3.密封面運動摩擦力小，啟閉輕便，而且密封面磨損有自動補償功能。
4.閥蓋調料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行

進口真空截止閥性能規范--

產品類型

殼體強度試驗/MPa

上密封試驗/MPa

密封試驗/MPa

適用介質

適用溫度/℃

PN40 碳鋼

6.O

4.4

4.4

水、蒸汽、空氣

　 ≤425

PN64 碳鋼

96

7.O

7.O

PN100 碳鋼

15.O

11.0

11.O

PN40 鉻鉬鋼

6.O

4.4

4.4

水、蒸汽、空氣

　 ≤550

PN64 鉻鉬鋼

9.6

7.0

7.O

PN100 鉻鉬鋼

15.O

11.O

11.O

進口真空截止閥主要零件材料--

零件名稱

閥體、閥蓋

閥桿

閥瓣

密封面

閥桿螺母

填料

緊固件

優質碳鋼

A105或WCB

鉻不銹鋼

鉻不銹鋼

合金鋼

鋁青銅

膨脹復合石墨

優質碳鋼

鉻鉬鋼

鉻鉬鋼

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

硬質合金

鉻鉬鋼

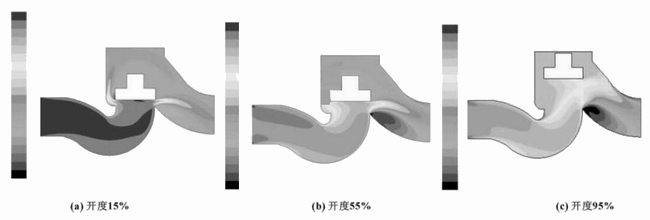

進口真空截止閥流道開度圖--

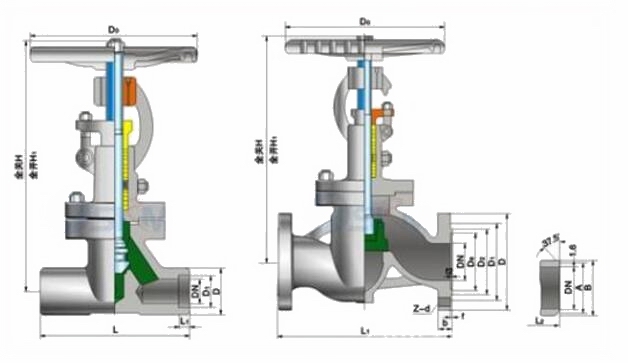

進口真空截止閥外形尺寸--

公稱通徑
DN/mm

公稱壓力
PN/MPa

主要外形尺寸和連接尺寸/mm

L

H

D

D0

D1

L1

α

W

1O

4.0

130

245

36

11

18.4

1O

-

120

15

130

245

36

16

22.5

1O

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37o30’

200

40

200

320

55

40

-

-

37o30’

240

50

230

365

64

48

-

-

37o30’

320

65

290

41O

82

66

-

-

37o30’

300

80

31O

430

95

78

-

-

37o30’

300

100

350

470

117

1OO

-

-

37o30’

350

125

400

500

143

126

-

-

37o30’

350

150

480

533

167

150

-

-

37o30’

400
     1O

6.4

130

245

36

1O

18.4

1O

-

120

15

130

245

36

15

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

280

48

33

-

-

37o30’

200

40

200

320

55

39

-

-

37o30’

240

50

230

365

64

48

-

-

37o30’

320

65

290

41O

82

65

-

-

37o30’

320

80

31O

430

95

76

-

-

37o30’

360

100

350

470

117

98

-

-

37o30’

400

125

480

500

143

123

-

-

37o30’

400

150

480

533

167

148

-

-

37o30’

500

1O

10.O

130

245

36

1O

18.4

1O

-

120

15

130

245

36

14

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

285

48

32

-

-

37o30’

200

40

200

320

55

38

-

-

37o30’

240

50

230

355

64

48

-

-

37o30’

320

65

290

41O

82

63

-

-

37o30’

320

80

31O

430

95

74

-

-

37o30’

360

1OO

350

470

117

97

-

-

37o30’

400

125

400

500

143

123

-

-

37o30’

400

150

480

533

167

148

-

-

37o30’

500

注：PN4.0（40）閥門允許作為PN1.0（10）、PN1.6（16）、PN2.5（25）壓力級選用
