進口法蘭截止閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口法蘭截止閥描述--
ALSO法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，啟閉件是蓋形的閥瓣，密封面呈平面,閥瓣沿閥座的中心線旋轉升降閥桿和手輪作直線運動來達到啟閉。
進口法蘭截止閥特征--
1.壽命長，法蘭截止閥采用獨特的雙波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題.滿足最嚴格的泄漏等級要求。如波紋管不幸失效，閥桿上填料密封可提供二次密封防止泄漏。
2.免維修，波紋管密封結構不僅杜絕了泄漏現象，而且無需維護，如需更換內部件，方便、簡單、快速、所有部件達到標準、互換。
3.加脂注油，在閥帽/閥蓋帶有加脂莊油孔，可對閥桿和螺母軸套進行潤滑。
4.球型錐面閥蕊，法蘭截止閥采用獨特球型錐面閥蕊代替?zhèn)鹘y(tǒng)的平面閥蕊，可手動粗略進行流水控制，閥蕊表面硬化處理，提高了密封性能
5.經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換
6.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

進口法蘭截止閥技術規范--

結構形式 construction

BB-BG-OS&Y

驅動方式 operation

手動hand-operated

氣動 pneumatic

設計標準 design standard

DIN3356

結構長度 face to face dimension

DIN3202

連接法蘭 flanged ends

DIN2543-2545

試驗和檢驗 test&inspection

DIN3230

進口法蘭截止閥性能--

公稱壓力(MPa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度(℃)

適用介質

1.6

2.4

1.76

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4

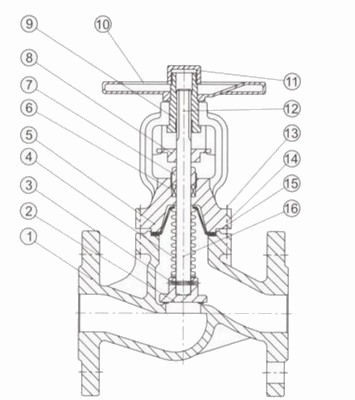

進口法蘭截止閥結構圖--

進口法蘭截止閥結構圖

進口法蘭截止閥主要零部件材質--

序號NO.

名-稱part name

材質material

1

閥體body

GS-C25、CF8、CF3

2

閥瓣disc

2CR13、F304、F316

3

軸銷hinge pin

F304、F316

4

波紋管組件bellows combination

F304、F316L

5

閥蓋bonnet

GS-C25、CF8、CF3

6

填料packing

柔性石墨Flexible graphite、PTFE

7

壓套gland

25#、F304、F316

8

定位片locator

25#、F304、F316

9

閥桿螺母stem nut

銅合金ZQA19-4

10

手輪hand wheel

碳鋼carbon steel

11

并帽cap

25#

12

油杯oil cup

黃銅brass

13

六角螺母hexagon nut

ASTMA193 2H、A193-8、A193-8M

14

雙頭螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

15

墊片gasket

柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE

16

閥桿stem

2Cr13、F304、F316

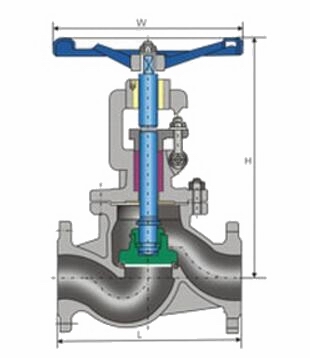

進口法蘭截止閥外形尺寸--

進口法蘭截止閥外形尺寸

1.6MPa主要連接尺寸：

壓力等級

PN16

口徑size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量Weight

4

4.5

5

7

9

12

18.5

23

38.5

56

75

113.5

235

395

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

2.5MPa主要連接尺寸：

壓力等級

PN25

口徑size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量Weight

4

4.5

5.5

7.5

10

12.5

19

24

43

57

79

135

285

415

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

4.0MPa主要連接尺寸：

壓力等級

PN40

口徑size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量Weight

4

4.5

6

8

11.5

13.5

20

25

45

60

83

158

305

440

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

進口法蘭截止閥典型應用--
法蘭截止閥是管道流體控制通用設備，通常用于水、油品、氣體、導熱油、蒸汽、熱水、酸類、尿素液等腐蝕性與非腐蝕性介質;
