進口燃?xì)饨刂归y

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口燃?xì)饨刂归y 描述--
ALSO燃?xì)饨刂归y采用彈性V型聚匹氮乙烯或丁晴橡膠作為動密封填料, 由填料蓋/不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強,即具有自密封性能，無需人工維護
進口燃?xì)饨刂归y 原理和結構說明--
1、手輪順時針方向轉時 ,閥桿向下移動,閥瓣下降使密封面密合 ,將通路切斷.逆轉時則開啟,閥桿提到最高點上密封起作用。
2、本截止閥增加了一個上密封.在截止閥開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用，并可帶壓更換復合軟成形填料。
3、采用 PTFE（F）制品作密封面,填料為復合軟成形填料（PTFE+丁晴橡膠+彈簧）,上密封也為軟材質,密封性能較好.

進口燃?xì)饨刂归y 性能規范--

公稱 壓力

強度試驗壓力 Mpa

空氣密封試驗壓力 Mpa

低壓密封試驗（ Mpa)

適用介質

1 ． 6/2 . 5

3.75

2.75

0.6

液化氣、天然氣，液 氣，煤氣，沼氣 等非腐蝕性介質。

4.0

6.0

4.4

0.6

10K/150LB

3.0

2.2

0.6

20K/300LB

7.5

5.5

0.6

使用溫度℃     (-29 ～+ 120 ℃ )

進口燃?xì)饨刂归y 特征--
1.開關輕松，密封性能好
2.閥桿填料自動密封：填料采用(PTFE+丁睛橡膠)復合軟成形填料，增加彈簧自動補償，利用管道壓力產生自動密封，密封填料磨損彈簧自動補償。
3.密封填料損壞可帶壓更換填料。(手輪逆時針萬向轉到頂點上密封產生密封，拿下手輪，松開填料室.拿下填料，更換復合軟成形填料（PDFE+丁晴橡膠+彈簧)。
4.閥桿耐磨功能：填料室增加PDFE，使閥桿不會和填料室摩擦，增強閥桿使用壽命。
5.開啟時將閥桿提到最高點，令填料與上密封同時起密封作用，關閉時關閉力不要過大，以免破壞密封面。

進口燃?xì)饨刂归y 零部件材料--

序號

零件名稱

材料

序號

零件名稱

材料

1

閥蓋

碳素鋼 WCB

13

填料室

25#

2

密封圈

1010 尼龍 /PTFE

14

耐磨圈

1010 尼龍

3

閥瓣

20Cr13/A105 （電鍍鎳磷）

15

手輪

WCB

4

對開環

25#

16

六角螺母

A197-B7

5

閥瓣蓋

45#

17

O 型圈

丁晴橡膠

6

閥桿

20C
r 13

18

墊片

1010 尼龍

7

墊片

PTEF

19

閥蓋

A105

8

閥桿螺母

QT400-18

20

上密封圈

1010 尼龍 /PTEF

9

六角螺柱

A193-B7

21

閥瓣壓片

25#

10

六角螺母

A194-2H

22

六角螺母

A104-2H

11

彈簧

F304

23

彈性墊片

45#

12

復合填料

F4+ 丁晴橡膠

13

填料室

25#


進口燃?xì)饨刂归y 典型應用--
天然氣管線、液化氣管線
高中壓液(氣)氮輸送管線、混氣站、儲配站等場合
煉油廠，石油化工廠.火力發電廠的冷卻系統

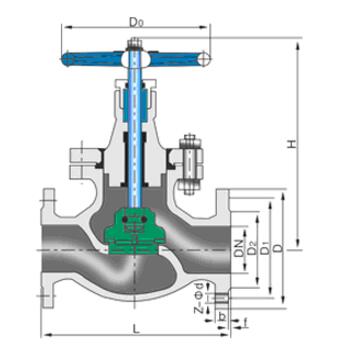

進口燃?xì)饨刂归y 外形尺寸--

口徑 / 壓力

天然氣截止閥主要連接尺寸

DN

NPS

L

ΦD

ΦK

Φd

C

f

z-Φd

H

ΦD0

mm

(in)

(mm)

(mm)

（ mm ）

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

15

1/2 〞

 130

95

65

45

16

2

4-*14

207

120

20

3/4 〞

150

105

75

55

16

2

4-*14

217

120

25

1 〞

160

115

85

65

16

2

4-*14

219

120

32

1¼ 〞

190

140

100

75

18

2

4-*18

280

160

40

1½ 〞

200

150

110

85

18

3

4 - *18

330

200

50

2 〞

230

165

125

100

20

3

4-*18

350

240

65

2½ 〞

290

180

145

120

22

3

8-*18

400

280

80

3 〞

310

195

160

135

22

3

8-*18

430

320

100

4 〞

350

240

190

160

24

3

8-*23

465

360

125

5 〞

400

270

220

188

28

3

8-*25

558

400

150

6 〞

480

300

250

218

30

3

8-*25

611

400

200

8 〞

600

360

310

278

34

3

12-*25

710

450

進口燃?xì)饨刂归y可能發生的故障及其解決方案--

部件

圖像

原因

消除方法

閥蓋連接處泄漏

1 ．螺栓未擰緊或松緊不均勻 ;

2 ．法蘭密封有損傷或夾有污物 ; 2. 墊片失效

1 、均勻擰緊螺栓 ;

2 、修整密封面或清除污物 ;

3 、更換墊片 .

填料處泄漏

1 、填料未壓緊 ;

2 、填料失效 .

1 、將填料壓蓋均勻壓緊 ;

2 、更換復合軟成形填料檢修 .

密封面泄漏

1 、密封面間夾有污物 ;

2 、密封面有損傷 .

1 、清除干凈 ;

2 、修整填料體密封面或更換 PTFE 密封墊 .

閥桿轉動不靈活

1 、丁晴橡膠 + 彈簧損壞（ 1 ）點 ;

2 、閥桿與閥桿螺母的螺紋有損傷或積有污物 .

1 、更換丁晴橡膠 + 彈簧 /PTFE 填料 .

2 、拆開修整或清除污物
