進口不銹鋼球閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口不銹鋼球閥 描述--
ALSO不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平滑的閥體內腔為介質提供了阻力很小、直通的流道,結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。


進口不銹鋼球閥 主要特點--
1.流體阻力小,操作快速靈活
2.結構簡單，相對體積小，重量輕，便于維修
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意
5.設計有防靜電，耐火結構

進口不銹鋼球閥 零部材料--

號
NO

零件名稱

材質

GB

ASTM

1

閥體

WCB /1C18Ni9Ti

A2116-WCB

2

密封圈

PTFE

PTFE

3

球體

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A2116-WCB

10

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

閥桿

2Cr13

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE

進口不銹鋼球閥設計標準--
設計和制造標準按照: ASME B16.34；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5；
檢驗和測試按照: API598；
防火設計按照：API607；
平臺標準：ISO5211

進口不銹鋼球閥 技術規范--

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598


進口不銹鋼球閥 選型范圍--
材料:304,304L,316,316L,304H,321
規格:1/2"~8"
連接:法蘭,內螺紋
壓力:PN16~PN40
溫度:-46℃ - +200℃

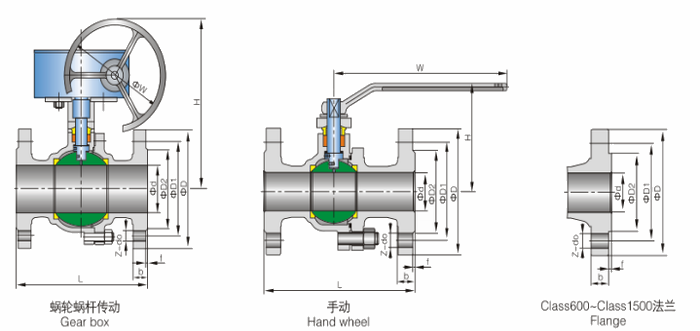

進口不銹鋼球閥 外形尺寸--

PN1.6MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75
