進口氨用球閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口氨用球閥 描述--
ALSO氨用球閥靠介質壓力將球體壓緊在出口端閥座上,適用于中、小口徑管路控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置

進口氨用球閥 性能規范--

壓力等級 試驗壓力(MPa）
公稱壓力（PN） 磅級（Class） 殼體試驗 密封試驗
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

進口氨用球閥 特點--
1.通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質；
2.采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小；
3.啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速；
4.閥體材料選用耐腐蝕碳素鋼添加耐蝕合金元素,不易穿孔；
5.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通；

進口氨用球閥 零件材料--

零件名稱 零件材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
填料 V型PTFE、柔性石墨

進口氨用球閥典型應用--
本產品廣泛應用在石油、化工、制藥、化肥、冷凍等工業部門的自動化控制系統中,可分別適用氟利昂、氣體、氨氣、液氨、燃?xì)獾雀g性與非腐蝕性介質;

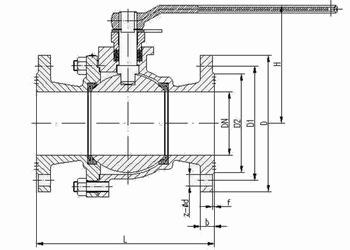

進口氨用球閥 外形尺寸--

PN1.6MPa外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
法蘭連接尺寸 無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
法蘭連接尺寸 無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
法蘭連接尺寸 無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
法蘭連接尺寸 無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250
