進口吹掃隔膜閥（進口取樣隔膜閥）

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口吹掃隔膜閥描述--
ALSO吹掃隔膜閥的啟閉件是一塊膜片，膜片是一種富有彈性的材料，用螺栓連接在閥桿上,操作時上下移動，當膜片上升時閥打開，當膜片下降時，閥關閉，吹掃隔膜閥適用于粉末專用管道作取樣或經常吹掃用
進口吹掃隔膜閥應用—
無襯里隔膜閥是是一種沒有填料函的切斷閥,專用于控制各種非腐蝕性的流體介質。
進口吹掃隔膜閥特點—
啟閉輕松;
確保沒有內外漏;
壓力損失小;
閥桿等零件不受介質侵蝕;
耐腐蝕性能優越;

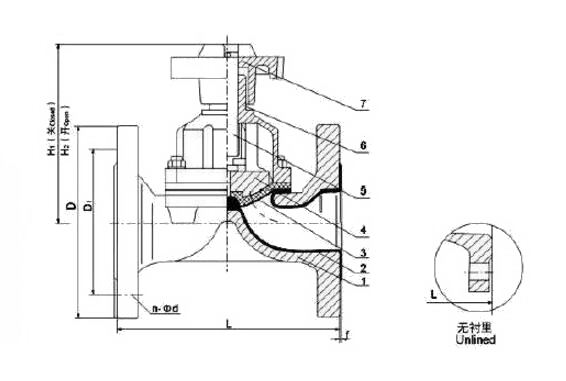

進口吹掃隔膜閥部件列表--
1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
設計與制造：BS5156
結構長度：BS5156

DN 公稱壓力
MPa		 工作壓力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H1
mm		 b
mm		 D0
mm		 重量
Kg/kilos
20 1.0 1.0 117 105 75 4-13.5 2 150 162
25 127 115 85 4-13.5 2 150 162 120 3.5
32 146 140 100 4-17.5 2 152 180 120 5
40 159 150 110 4-17.5 2 152 180 120 6
50 190 165 125 4-17.5 2 163 198 120 8.5
65 216 185 145 4-17.5 2 205 227 230 16
80 254 200 160 8-17.5 2 220 252 230 22
100 305 220 180 8-17.5 2 262 300 280 32
125 0.6 356 250 210 8-17.5 3 290 335 280 43.5
150 406 285 240 8-22 3 368 427 368 65
200 521 340 295 8-22 3 410 470 483 112.5
250 0.4 635 395 350 12-22 5 479 569 483 192.5
300 749 445 400 12-22 5 550 650 560 296
350 787 505 460 16-22 5 550 650 560
400 0.25 914 565 515 16-26 5     640
