進口PVC隔膜閥（塑料隔膜閥）

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口塑料隔膜閥 描述--
ALSO塑料隔膜閥采用膜片式設計，隔絕管路流體與閥門主體，耐腐蝕性佳,使用范圍廣泛，如鋼鐵業，水處理業，化工業，半導體業，食品工業等。


進口塑料隔膜閥 結構--
膜片式設計，隔絕管路流體與閥門主體，耐腐蝕性佳。
膜片可替換，保養管理容易，使用壽命長。
開閉間操作過程簡單，關閉程度可控制。
手輪可自鎖，操作更安全。
底座埋入螺紋嵌件，安裝拆卸方便。
內部結構件材質為SUS304或SUS316，耐腐蝕性佳。
使用范圍廣泛，如鋼鐵業，水處理業，化工業，半導體業，食品工業等。


進口塑料隔膜閥 性能描述--
PVC性能性能--
1.價格低——材料費用低，安裝成本低，不同的工程降低比例不同，例如室內給排水可節約造價30%。
2.材料輕—— 搬運、安裝方便，節約時間及費用。
3.耐腐蝕——詳見UPVC產品耐腐蝕表。
4.耐老化——化學穩定性好，材料試驗及國外工程實例證明，UPVC實際壽命超過50年。
5.管壁光潔——流體阻力小，無污染不滋生細菌，供水綜合成本低。
6.綜合性能高——UPVC管材，管件不傳熱，不導電，阻燃，機械強度高，適應性廣。
適用場合--
自來水工程，工業廢水排送管，化學酸堿腐蝕介質輸送管，建筑給水用管，灌溉、噴灌工程，海水養殖用管，污水處理工程，鹽化水輸送管，煤礦灌漿用管，電力、通信穿線管，泳池循環用水管。
CPVC性能特點--
1、耐腐蝕性能強
CPVC管道無論是在酸，堿鹽、氧化的環境中，暴露在空氣中，埋于腐蝕性土壤里，甚至在95°C的高溫下，內外均不會被腐蝕，仍像最初安裝一樣堅固、可靠；
2、管道光潔
CPVC管道表面光潔，輸送液體時具有較小的摩擦力，細菌及水垢亦不易生長和附著；
3、堅固耐壓
CPVC比聚烯烴材料堅固，故所需卡箍、支架亦少。相同壓力下，管道的管徑比聚烯烴管小而達到同樣流量，節省材料和安裝時間：
4、良好的阻燃性
CPVC的限氧指數為60，管道不自然且不助燃，還具有限制煙霧的特性，不會產生有毒氣體；
5、保溫性能佳，熱膨脹小
CPVC熱傳倒率低，冬天可節省大部分保溫材料及施工費用，也不會扭曲變形；
6、抗震性好
CPVC管道具有較好的彈性模量，抗震并能大大降低水錘效應；
7、耐老化性優異
CPVC管道具有優異的耐老化性的抗紫外線性能，使其正常使用壽命比其它管道系統均有很大延長；
8、施工簡易
CPVC管道比重小，連接方式與PVC相同，無需其他材料的配件；

進口塑料隔膜閥 適用場合--
工業及流夜系統：金屬處理，電鍍廠，制藥廠及煉油廠酸堿夜的輸送?；S、紡織廠、制革廠的漂白、染色、工業廢水，酸堿管道。礦廠、冶金廠及化肥廠的殘?jiān)c礦漿管道。半導體制造廠的消電離子水流處理系統。紙漿及造紙：鋁及苛性堿管道、 二氧化氯，氯及氯堿廠內管道，水處理：加氯管道，氯化鋁及氯化鐵液管道，沉淀池及過濾管道，回收水處理管道

進口塑料隔膜閥 零部件材料--

No. 部件 數量 材料
01 閥體 1 PVC-U/PVC-C
02 隔膜片 1 EPDM/FPM
03 隔膜片封水套 1 PP+GF30%
04 六角螺栓 1 Stainless Steel
05 六角螺母 1 Stainless Steel
06 閥瓣嵌件 1 Brass(H62)
07 手輪鎖塊 1 PP
08 提示桿（內外嵌件） 1 PP
09 手輪 1 PP+GF30%
10 閥體螺帽 1 PP+GF30%
11 閥桿 1 Stainless Steel304
12 ø4銷釘 1 Stainless Steel
13 閥桿螺母嵌件 1 Brass(H62)
14 閥桿螺母 1 PPS+GF40%
15 閥瓣 1 PP+GF30%
16 閥體螺母定位齒 1 PP+GF30%
17 一體法蘭 2 PVC-U/PVC-C
18 透明罩(DN 65-DN150) 1 PC
19 手輪(DN 65-DN150) 1 PVC-U/PVC-C
20 法蘭式閥體 1 PVC-U/PVC-C

進口塑料隔膜閥 外形尺寸--

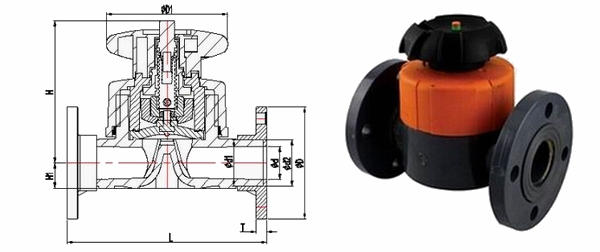

法蘭塑料隔膜閥參數

尺寸（DIN德標標準) 工作壓力
（㎏/C㎡）
SizeDN（De） D D1 d H1 H T L 兩孔間距離 法蘭孔直徑 法蘭孔數
15(20) 95.00  80.00  16.00  14.00  90.00  13.00  121.00  65.00  14.00  4  10
20(25) 105.00  80.00  21.00  18.00  102.00  14.00  142.00  75.00  14.00  4  10
25(32) 115.00  94.00  28.00  21.00  119.00  15.00  151.00  85.00  14.00  4  10
32(40) 140.00  117.00  36.00  26.00  126.00  15.00  169.00  100.00  16.00  4  10
40(50) 150.00  117.00  45.00  33.00  139.00  17.00  193.00  110.00  16.00  4  7
50(63) 165.00  152.00  57.00  39.00  172.00  17.00  227.00  125.00  19.00  4  7
65(75) 185.00  152.00  85.00  91.00  173.00  17.00  290.00  145.00  19.00  4  6
80(90) 197.00  264.00  85.00  109.00  226.00  18.00  310.00  160.00  19.00  8  6
100(110) 220.00  264.00  106.00  134.00  234.00  20.00  350.00  180.00  19.00  8  4
De125 250.00  264.00  106.00  134.00  234.00  22.00  350.00  210.00  22.00  8  4
125(140) 250.00  264.00  106.00  134.00  234.00  22.00  350.00  210.00  22.00  8  4
150(160) 286.00  393.00  150.00  212.00  333.00  24.00  480.00  240.00  22.00  8  4
尺寸（ASTM美標標準) 工作壓力
（㎏/C㎡）
Size（"） D D1 d H1 H T L 兩孔間距離 法蘭孔直徑 法蘭孔數
1/2" 89.00  80.00  16.00  14.00  90.00  13.00  121.00  60.33  16.00  4  10
3/4" 98.00  80.00  21.00  18.00  102.00  14.00  142.00  69.85  16.00  4  10
1" 108.00  94.00  28.00  21.00  119.00  15.00  151.00  79.38  16.00  4  10
1-1/4" 117.00  117.00  36.00  26.00  126.00  15.00  169.00  88.90  18.00  4  10
1-1/2" 127.00  117.00  45.00  33.00  139.00  17.00  193.00  98.43  18.00  4  7
2" 152.00  152.00  57.00  39.00  172.00  17.00  227.00  120.65  18.00  4  7
2-1/2" 178.00  152.00  85.00  91.00  173.00  17.00  250.00  139.70  18.00  4  6
3" 189.00  264.00  85.00  109.00  226.00  18.00  264.00  152.40  18.00  4  6
4" 229.00  264.00  106.00  134.00  234.00  20.00  329.00  190.50  18.00  8  4
5" 250.00  264.00  106.00  134.00  234.00  22.00  350.00  210.00  22.00  8  4
6" 286.00  393.00  150.00  212.00  333.00  24.00  480.00  241.30  22.00  8  4
尺寸（JIS日標標準) 工作壓力
（㎏/C㎡）
SizeDN（De） D D1 d H1 H T L 兩孔間距離 法蘭孔直徑 法蘭孔數
15(20) 95.00  80.00  15.00  14.00  90.00  15.00  125.00  70.00  15.00  4  10
20(25) 100.00  80.00  20.00  18.00  102.00  15.00  145.00  75.00  15.00  4  10
25(32) 125.00  94.00  25.00  21.00  119.00  15.00  151.00  90.00  19.00  4  10
32(40) 135.00  117.00  30.00  26.00  126.00  16.00  170.00  100.00  19.00  4  10
40(50) 140.00  117.00  40.00  33.00  139.00  17.00  193.00  105.00  19.00  4  7
50(63) 155.00  152.00  50.00  39.00  172.00  21.00  235.00  120.00  19.00  4  7
65(75) 175.00  152.00  63.00  91.00  173.00  23.00  262.00  140.00  19.00  4  6
80(90) 185.00  264.00  80.00  109.00  226.00  23.50  275.00  150.00  19.00  8  6
100(110) 210.00  264.00  100.00  134.00  234.00  23.50  336.00  175.00  19.00  8  4
125(140) 250.00  264.00  125.00  134.00  234.00  25.50  357.00  210.00  23.00  8  4
150(160) 280.00  393.00  140.00  212.00  333.00  27.50  488.00  240.00  23.00  8  4

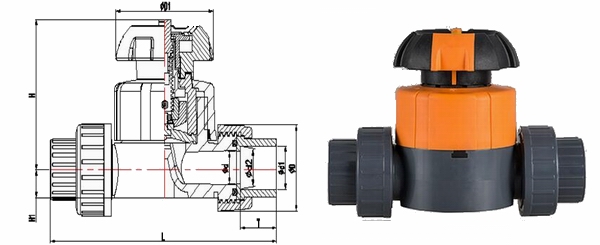

由令式塑料隔膜閥參數--

尺寸（DIN德標標準) 工作壓力
（㎏/C㎡）
Size DN（De） D D1 d1 d2 d H1 H T L
15(20) 46.50  80.00  20.30  19.95  16.00  14.00  90.00  16.50  128.00  10
20(25) 53.50  80.00  25.30  24.95  20.00  18.00  102.00  19.00  152.00  10
25(32) 64.00  94.00  32.30  31.90  26.00  21.00  119.00  22.50  166.00  10
32(40) 74.50  117.00  40.35  39.90  34.00  26.00  126.00  26.50  192.00  10
40(50) 85.00  117.00  50.35  49.90  43.00  33.00  139.00  31.50  222.00  7
50(63) 100.00  152.00  63.40  62.90  56.00  39.00  172.00  36.70  266.00  7
尺寸（ASTM美標標準) 工作壓力
（㎏/C㎡）
Size（"） D D1 d1 d2 d H1 H T L
1/2" 46.50  80.00  21.54  21.23  16.00  14.00  90.00  23.22  141.00  10
3/4" 53.50  80.00  26.87  26.57  20.00  18.00  102.00  26.40  166.80  10
1" 64.00  94.00  33.66  33.27  26.00  21.00  119.00  29.57  180.00  10
1-1/4" 74.50  117.00  42.42  42.04  34.00  26.00  126.00  32.75  204.00  10
1-1/2" 85.00  117.00  48.56  48.11  43.00  33.00  139.00  35.93  231.00  7
2" 100.00  152.00  60.63  60.17  56.00  39.00  172.00  39.10  272.00  7

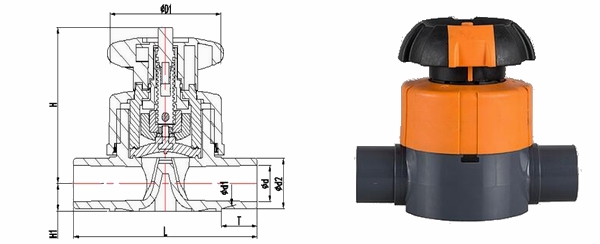

插口式塑料隔膜閥參數--

尺寸（DIN德標標準) 工作壓力
（㎏/C㎡）
Size DN(De) D1 d1 d2 d H1 H T L
15(20) 80.00  20.30  19.95  20.10  14.00  90.00  16.50  124.00  10
20(25) 80.00  25.30  24.95  25.10  18.00  102.00  19.00  144.00  10
25(32) 94.00  32.30  31.90  32.10  21.00  119.00  22.50  154.00  10
32(40) 117.00  40.35  39.90  40.15  26.00  126.00  26.50  174.00  10
40(50) 117.00  50.35  49.90  50.15  33.00  139.00  31.50  194.00  7
50(63) 152.00  63.40  62.90  63.20  39.00  172.00  36.70  234.00  7
尺寸（ASTM美標標準) 工作壓力
（㎏/C㎡）
Size(") D1 d1 d2 d H1 H T L
1/2" 80.00  21.54  21.23  21.34  14.00  90.00  23.22  124.00  10
3/4" 80.00  26.87  26.57  26.67  18.00  102.00  26.40  144.00  10
1" 94.00  33.66  33.27  33.40  21.00  119.00  29.57  154.00  10
1-1/4" 117.00  42.42  42.04  42.16  26.00  126.00  32.75  174.00  10
1-1/2" 117.00  48.56  48.11  48.26  33.00  139.00  35.93  194.00  7
2" 152.00  60.63  60.17  60.33  39.00  172.00  39.10  234.00  7
