進口三片式內螺紋球閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口三片式內螺紋球閥 用途--
ALSO三片式內螺紋球閥適用于 PN1.0～10MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質


進口三片式內螺紋球閥 設計特點--
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

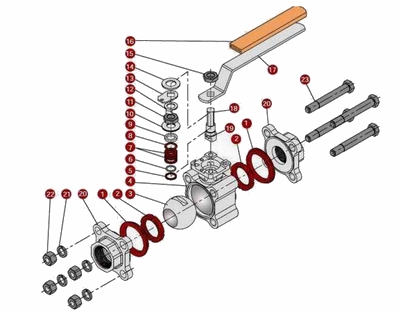

進口三片式內螺紋球閥 組裝圖--

進口三片式內螺紋球閥組裝圖

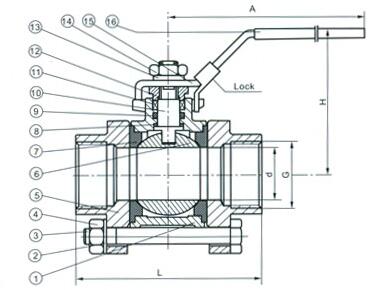

進口三片式內螺紋球閥 結構圖--

進口三片式內螺紋球閥結構圖

進口三片式內螺紋球閥 零部件
序號
   部分   材質
1
   閥體   CF8 CF8M WCB
2
   墊圈   SS304
3
   螺栓   SS304
4
   螺母   SS304
5
   閥蓋   CF8 CF8M WCB
6
   球體   SS316 SS304 CF8 CF8M
7
   閥座 （MF）   增強聚四氟乙烯
8
   墊片   對位聚苯
9
   O型圈   氟橡膠
10
   閥桿   SS316 SS304
11
   填料   聚四氟乙烯
12
   壓緊螺母   SS304
13
   墊圈   SS304
14
   螺母   SS304
15
   手柄   SS304
16
   手柄套   塑料

進口三片式內螺紋球閥 尺寸
SIZE
G
d
L
H
A
8
1/4"
10
55
54
100
10
3/8"
10
60
54
100
15
1/2"
15
75
63
115
20
3/4"
20
80
69
125
25
1"
25
90
78
147
32
11/4"
32
110
86
155
40
11/2"
38
120
95
180
50
2"
50
140
106
195
65
21/2"
64
185
128
240
80
3"
76
205
152
260
100
4"
100
240
178
300
