進口氣動超薄型球閥

類別：美國進口閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

進口氣動超薄型球閥概述--
ALSO氣動超薄型球閥由活塞式氣動執行器和超薄型球閥組成,輸入0.4~0.7MPa氣源即可控制啟閉,氣動執行器的執行速度快,并可遠程控制

進口氣動超薄型球閥性能規范--

公稱通徑DN(mm) DN15-150
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 1.5 2.4 3.75 6.0
密封試驗 1.1 1.76 2.75 4.4
低壓氣密試驗0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

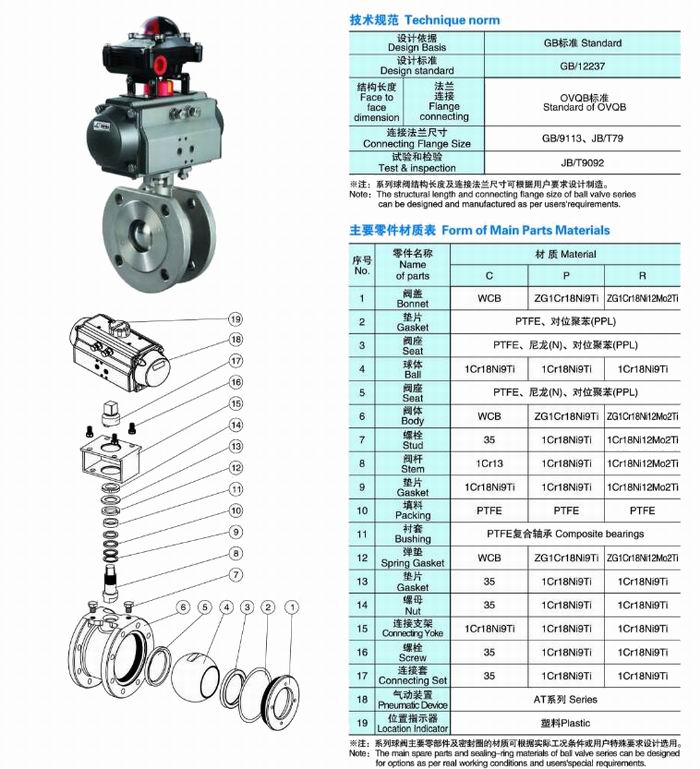

進口氣動超薄型球閥結構--
對夾球閥也可稱為超薄球閥，超短法蘭球閥，球芯通道形狀有V形和O形。對夾球閥采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點，廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。


進口氣動超薄型球閥氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
齒輪式雙活塞，輸出力矩大，體積小。
氣缸選用鋁金材料，重量輕、外形美觀。
可在頂部、底部安裝手動操作機構。
齒條式連接可調節開啟角度、額定流量。
執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
IS05211標準連接為產品的安裝更換提供了方便。
兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

公稱通徑 DN15～150mm
公稱壓力 PN1.6 2.5  MPa (高壓可定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
執行機構 可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
流量特性 快開特性
可調范圍 DN15-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
適用溫度 密封面
PTFE≤120℃、PPL≤250℃
配置執行器型號 GT、AR、AT、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)

進口氣動超薄型球閥附件性能--
1.回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
2.電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
3.氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
4.電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
5.手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥;

進口氣動超薄型球閥執行器參數--

執行器型號 AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

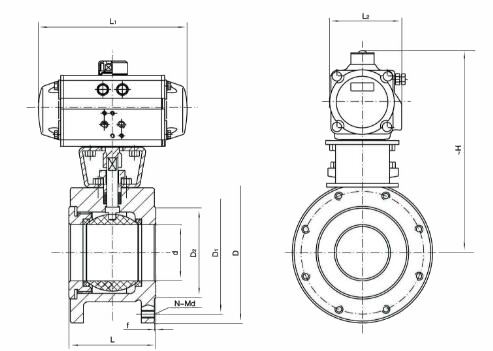

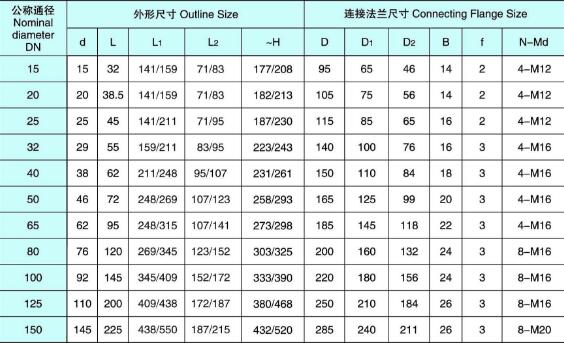

進口氣動超薄型球閥外形尺寸--

進口氣動超薄型球閥產品選型--
1.閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2.執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
