描述

產品概述及用途

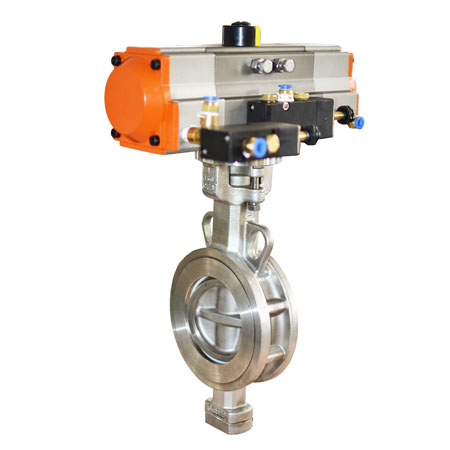

二段式氣動蝶閥有0°,45°,90°或0°,90°,180°的三位式操作方式，二段式氣動球閥是由中線或者偏心蝶閥、兩段式氣動執行器、電磁閥、過濾減壓閥和限位開關等五大部份組合而成。通過改變附加氣缸的活塞行程,執行器和閥門轉角被停止在預先設定的角度(45°-90°),因此閥門流量得以調節.這種裝置靠兩個電磁閥控制閥門的流量。由于執行機構內采用了快速排氣及節流功能，使兩段球閥具有的開關特性。使開閥、關閥速度減緩，使管道中流體變化平穩，不會因沖擊產生水錘，亦不會因沖擊而損壞系統中流量計及其他儀表，通過計算機編程自動控制，可實現一段、多段開閉。
該系列閥門操作簡單，控制靈活，維護方便。執行器與球閥、蝶閥、風機擋板等配套，二段式氣動蝶閥被廣泛應用于石油、化工、化工涂料等行業。例如石油庫油料自動化收發控制系統、化工庫等自動化收發系統、消防自動化控制系統、涂料罐裝系統等。

主要技術參數

使用介質：潔凈的壓縮空氣
壓力范圍：5bar
建議使用壓力：輸入氣壓不超過10bar
行程調整：在90度位置有±4度的可調范圍.
氣源故障：保持、關、開
環境溫度：-35℃~+85℃；
防護等級：防水IP65,防爆EEx-dIIBT4/EExdIICT4。

主要材質

閥體材質：球墨鑄鐵、WCB、304、316、316L
閥板材質：球鐵鍍鎳、尼龍板、WCB、304、316、316L、1.4529、2507等
閥座材質：EPDM、NBR、PTFE、PPL、硬密封等
連接方式：對夾式、法蘭、焊接等
法蘭標準：GB、ASNI、JIS、DIN
壓力等級：1.6-6.4MPa
