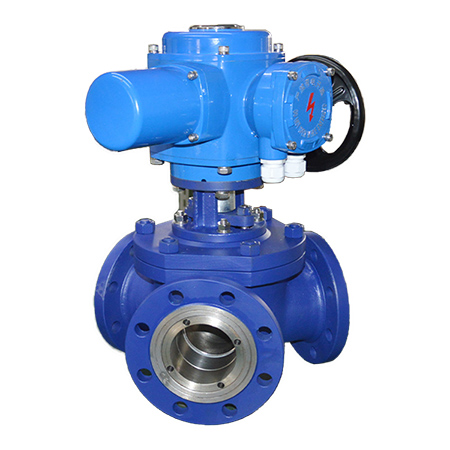

進口電動三通型球閥

類別：進口電動閥門 ? 發布時間：2020-12-31 09:27 ? 瀏覽： 次

格林巴赫托普，巴赫BACH進口泵閥品牌。
格林巴赫托普,專注于進口電動三通型球閥制造商,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口電動三通型球閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。



描述

●  產品概述及用途
Y型電動三通球閥的球體分120°型和135°型，利用電動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。（用戶在訂購時需先提供閥體結構），Y型電動三通球閥因為流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。被廣泛應用于粉料輸送行業。
●  特點與標準
※  流道形成120度、135度切換，流道平坦、阻力小、流通能力強
※  球心與閥座密封根據實際的工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝
※  軟密封最高溫度250度
※  硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
●  主要性能參數

電動執行器 普通開關型、無源觸點開關型、電位計型帶電阻輸出、電位計型帶4-20mA、調節型輸入輸出4-20mA
防爆電動執行器 EX dⅡBT4   EX d11 CT5、調節型、開關型
電壓 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公稱通徑 DN50-300mm
公稱壓力 1.0~1.6MPa
適用溫度 -30~+450℃
連接方式 法蘭
法蘭標準 GB、ANSI、DIN、JIS
閥體結構 135度、120度
閥體材質 WCB、304、316等
閥芯材質 WCB、304、316等
閥座襯里 PTFE、PPL、 硬質合金、表面噴焊、氮化鎢
適用介質 粉體、水液、氣體等

● Y型電動三通球閥流向圖

Y型三通閥流向圖

● Y型電動三通球閥尺寸圖

Y型氣動三通閥120度尺寸圖

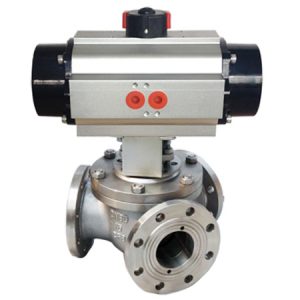

  • Y型氣動三通閥120°

    Y型氣動三通閥 120°結構
