Q11F-16P氣動絲扣球閥

類別：球閥 ? 發布時間：2020-12-21 15:05 ? 瀏覽： 次


Q611F氣動三片式球閥產品概述：

　　Q611F氣動三片式球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。

　　Q611F氣動球閥（三片式）附件選項：

　　回訊器：也叫限位開關，遠程反饋開關信號(防爆)

　　電磁閥：雙作用選二位五通、單作用選二位三通(防爆)

　　三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

　　手輪機構：轉動手輪機構，可實現手動開、關閥

　　電氣定位器：輸入4～20mA信號,實現閥門調節功能

　　備注: 氣缸參數請另參考所選配的氣動執行器資料。

　　氣動三片式球閥主要技術參數：

Q611F氣動三片式球閥產品閥體

閥體形式
 內螺紋精鑄閥體
公稱通徑
 DN6～100mm
公稱壓力
 PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式
 管螺紋(G)、錐螺紋(NPT)
閥蓋形式
 一體式
壓蓋型式
 壓帽擰緊式
密封填料
 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

Q611F氣動三片式球閥閥內件

閥芯形式
 O型球型閥芯
流量特性
 快開特性

Q611F氣動三片式球閥執行機構

執行器型號
 GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
 0.4～0.7MPa
氣源接口
 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
 -20～+90℃
作用形式
 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件
 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

Q611F氣動三片式球閥主要零件材料

左閥體
 WCB、CF8、CF8M、CF3M不銹鋼
閥座
 PEFE、PPL、304、316
球體
 WCB、CF8、CF8M、CF3M
密封圈
 PTFE/金屬石墨纏繞墊片
右閥體(中閥體)
 WCB、CF8、CF8M、CF3M
閥桿
 2Cr13304、316、316L
填料壓蓋
 WCB、CF8、CF8M、CF3M

Q611F氣動三片式球閥主要性能指標

公稱通徑DN(mm)
 6 8 10 15 20 25 32 40 50 65 80 100
允許壓差(MPa)
 ≤ 公稱壓力
動作范圍
 0～90°
泄露量Q
 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
基本誤差
 帶定位器：小于全行程的±2%
回差
 帶定位器：小于全行程的2%

Q611F氣動三片式球閥主要性能參數

試驗壓力(Mpa)
 公稱壓力(Mpa) 壓力級 JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗
 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗
 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗
 0.5～0.7
　　

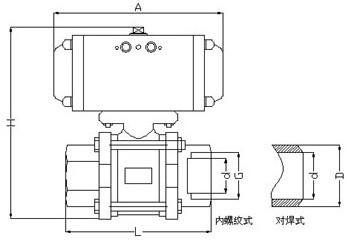

氣動三片式球閥主要外形及連接尺寸




公稱通徑
尺 寸
 氣動執行器
G
A
H
L
d
D
10
3/8
131
142
65
12.7
18
AT1
15
1/2
131
148
67
15
24
AT1
20
3/4
131
167
82
20
28
AT1
25
1
131
175
91
25
34
AT1
32
11/4
185
210
108
32
41
AT2
40
11/2
185
238
129
38
49
AT2
50
2
185
245
148
50
62
AT2

?
