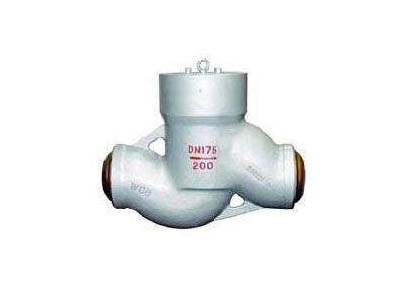

電站止回閥H61Y-200,H61Y-250,H61Y-320

類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • H61Y-200 H61Y-250 H61Y-320高壓電站止回閥概述:

    磅級電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

    H61Y-200 H61Y-250 H61Y-320高壓電站止回閥 執行標準:

    1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。

    2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。

    3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。

    4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求

    H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:

    公稱壓力PN（MPa）

    試驗壓力Ps（MPa）

    工作壓力

    工作溫度（度）

    適用介質

    強度

    密封（液）

    P54

    P55

    P57

    10.0

    15.0

    11.0

    ≤425

    水、蒸氣、油品

    16.0

    24.0

    17.6

    20.0

    30.0

    22.0

    25.0

    37.5

    27.5

    32.0

    48.0

    36.0

    P5410

    30.0

    22.0

    10

    ≤540

    蒸汽

    P5414

    37.5

    27.5

    14

    P5417

    48.0

    36.0

    17

    P5510

    37.5

    27.5

    10

    ≤550

    P5514

    48.0

    36.0

    14

    P5517

    53.0

    39.0

    17

    P5710

    48.0

    36.0

    10

    ≤570

    P5714

    55.0

    40.0

    14

    P5717

    60.0

    44.0

    17

    H61Y-200 H61Y-250 H61Y-320高壓升降式止回閥結構特點:

    1、  閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。

    2、  閥體、閥蓋均為模鍛件。

    3、  閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。

    4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
