H64Y-1500LB 美標電站截止閥

類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • H64Y 型 1500(Lb)~2500(Lb) 電站止回閥適用于 Class1500~2500Lb，工作溫度 -29~570℃ 的石油、化工、火力電站等各種工況的管路上。

    H64Y-1500Lb 主要外形和連接尺寸

    公稱通徑PNS(in) 外形尺寸和連接尺寸 重量
    d L H
    21/2 50 330 240 40
    3 60 368 305 60
    4 80 457 315 95
    5 96 533 409 170
    6 118 610 465 186
    8 147 762 528 415
    10 180 914 613 658
    12 222 1041 680 1200
    14 254 1118 745 1638

    H64Y-2500Lb 主要外形和連接尺寸

    公稱通徑PNS(in) 外形尺寸和連接尺寸 重量
    d L H
    3 54 368 297 44
    4 70 457 385 110
    5 86 533 410 130
    6 104 610 455 192
    8 130 762 557 466
    10 162 914 615 730
    12 210 1041 715 1120
    14 234 1118 790 1495
    16 264 1245 815 1950
    18 304 1397 815 2400

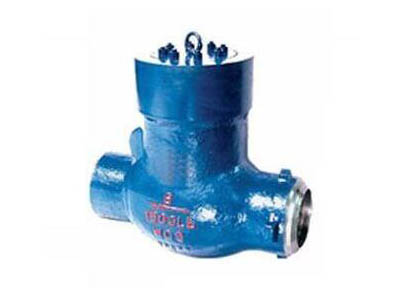

    【結構圖片】

    聲明：本文中所有文字、數據、圖片均只適用于參考，H64Y 型 1500(Lb)~2500(Lb) 電站止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們
