一、簡介：

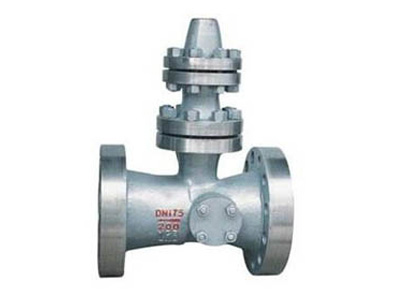

  H48Y(H)-200空排止回閥安裝在火電機組的高壓給水泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵***小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵。空排止回閥配合水泵***小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當止回閥開啟時,再循環旁路閥就自動關閉。

二、結構特點：

1、該閥配合再循環旁路閥工作，維持系統的安全運行。

2、主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。

3、閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。

4、閥門應垂直安裝。

三、工作原理:

  打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵***小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

四、零部件材料:

五、技術參數：
