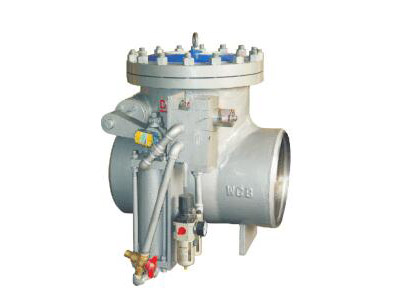

電站抽氣止回閥

類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 電站抽氣止回閥主要用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非腐蝕性介質管道上，防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入輪機內造成汽輪葉片打碎，毀壞汽輪發電機的亞性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入輪機內而發生水擊事故，以保護汽輪機的安全運行。

    2、產品性能

    產品名稱：抽氣止回閥

    產品型號：H664H/Y

    型號

    PN

    工作壓力/Mpa

    適用溫度/℃

    適用介質

    H664H-20

    20

    2.0

    ≤427

    水，蒸汽

    H664H-50

    50

    5.0

    H664H-100

    100

    10.0

    H664Y-100I

    100

    10.0

    ≤540

    3、電站抽氣止回閥結構圖

    電站抽氣止回閥主要零件的材料說明：

    液控抽汽止回閥

    閥體、閥蓋

    WCB

    WC6

    WC9

    搖桿、閥瓣

    WCB

    WC6

    WC9

    填料

    柔性石墨

    柔性石墨

    柔性石墨

    銷軸

    2Cr13

    304

    304

    彈簧

    彈簧鋼

    彈簧鋼

    彈簧鋼

    氣控抽汽止回閥

    閥體、閥蓋、搖桿、閥瓣

    ASTM A216 WCB

    ASTM A217 WCB

    ASTM A217 WC9

    軸

    2Cr13

    304

    304

    填料

    柔性石墨

    柔性石墨

    柔性石墨

    密封面

    Cr13

    Co - Cr - W

    Co - Cr - W

    汽缸

    A105

    A105

    A105

    彈簧

    高強彈簧鋼

    高溫高強彈簧鋼

    高溫高強彈簧鋼

    平衡臂、平衡錘

    WCB

    WCB

    WCB
