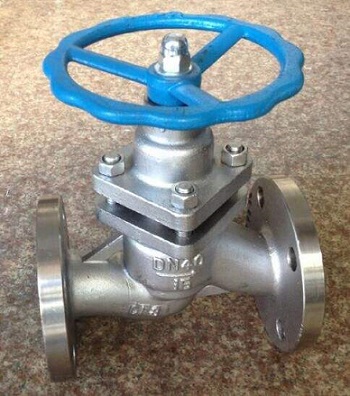

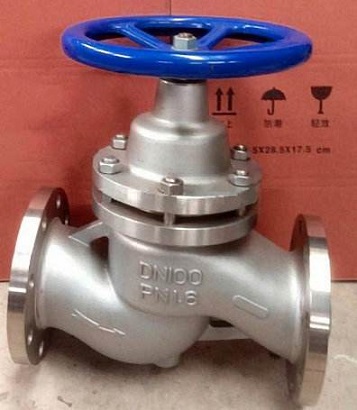

直流式柱塞閥是介質在內流動平衡轉彎拐角少。直通式流線為梯形角式流線為角形而直流式流線為波浪形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5,阻力大大降低。

螺紋連接或承插焊連接直通式柱塞閥

　　1、流道：直通式

　　2、閥體、閥蓋為鑄鋼或鑄鋼件，柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯

　　3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊

　　4、靠柱塞外徑與密封環內經實現密封

　　5、該閥啟閉速度較慢

對焊接連接直通式柱塞閥

　　1、流道：直通式

　　2、閥體、閥蓋材料為鑄鋼

　　3、其他結構特點同序號

法蘭連接直通式柱塞閥

　　1、流道：直通式

　　2、閥體、閥蓋為鑄鋼或鑄鋼件，柱塞、閥桿、隔離環為不銹鋼。密封圈為柔性石墨或聚四氟乙烯

　　3、密封環、隔離環由閥體和閥蓋連接螺栓、螺母、彈簧墊壓緊

　　4、靠柱塞外徑與密封環內經實現密封

　　5、該閥啟閉速度較慢

法蘭連接壓力平衡直通式柱塞閥

　　1、流道：直通式

　　2、閥體、閥蓋為鑄鋼件：閥桿、柱塞、隔離環為不銹鋼;密封環、填料為柔性石墨或聚四氟乙烯;閥桿螺母為銅合金

　　3、密封環、隔離環靠閥體和閥蓋的連接螺栓、螺母及彈簧墊圈壓緊

　　4、靠柱塞的外徑與密封環內徑實現密封

　　5、柱塞為空心，上下腔有通孔，閥桿用上密封套和螺母連接，使柱塞上下腔壓力平衡，啟閉時省力。不過閥桿要有上密封和填料密封

　　6、該閥啟閉速度較慢

截止閥形柱塞閥

　　1、流道：直通式

　　2、閥體、閥蓋、柱塞體為鑄鋼;閥桿、柱塞壓環為不銹鋼;密封環、填料為柔性石墨或聚四氟乙烯

　　3、閥體與柱塞密封環配合處鑲有不銹鋼襯套

　　4、密封環用柱塞壓環壓緊在柱塞體上

　　5、靠柱塞密封環的外徑和閥體襯套的內徑配合實現密封

　　6、閥體、閥蓋用螺栓連接，密封用墊片

　　7、閥桿密封用填料和上密封，壓緊填料就可以實現密封

　　8、閥桿傳動用閥桿螺母，旋轉手輪就可以啟閉閥門

　　9、該種結構的柱塞閥比常規柱塞閥啟閉速度快

法蘭連接雙閥座壓力平衡直通式柱塞閥

　　1、流道：雙口直通式

　　2、閥體、上閥蓋、下閥蓋均為鑄鋼件;閥桿，柱塞，隔離環為不銹鋼;密封環，填料為柔性石墨或聚四氟乙烯

　　3、密封環、隔離環柱塞導向套用上、下閥蓋，螺栓、螺母、彈簧墊圈壓緊在閥體內

　　4、柱塞可在上下密封環和導向套內上下運動，導向套上設有壓力平衡孔，介質壓力可由小孔進入導向套下腔?？恐碾p密封面和閥體內的雙密封環就可實現密封

　　5、該閥為雙閥座密封柱塞閥，可通過較大流量，由于柱塞較短，啟閉速度比常規的柱塞閥大些

　　6、閥桿密封采用上密封和填料，壓緊填料壓蓋就可實現閥桿密封

　　7、閥桿螺母鑲在商上閥蓋上旋轉手輪就可帶動柱塞閥啟閉
