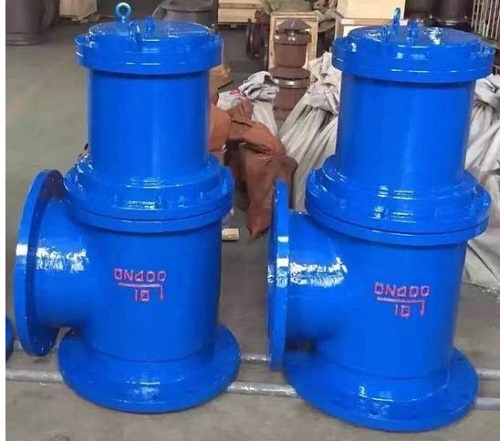

氣動排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。

氣動排泥閥的安裝說明書

　　氣動排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。

氣動排泥閥的工作原理

　　排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。

氣動排泥閥的設計選用要點

　　( 1 )工程式中應用的水力閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

　　( 2 )根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。

　　( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

　　( 4 )工程中水力閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

　　( 5 )管路采用法蘭連接時，應采用法蘭連接的水力閥;管路采用溝槽式連接時，應采用溝槽式連接的水力閥。

　　( 6 )水利控制閥應設置在介質單向流動的管路上。

　　( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

　　( 8 )接水力閥管段不 應有氣堵 、氣阻現象。在管網≤位置 等存氣段 應設置自動排氣閥。

　　( 9 )閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

　　( 10 )閥門安裝前應做強度和嚴密性試驗。

　　( 11 )閥門的強度和嚴密性試驗應符合以下規定。

　　A、閥門的強度試驗壓力為公稱壓力的1.5倍;

　　B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;

　　C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏;

　　D、閥門試驗持續時間按上表。
