JJ-M1壓力表針型截止閥的使用說明書

類別：閥門知識 ? 發布時間：2020-12-25 12:26 ? 瀏覽： 次

JJ-M1壓力表針型截止閥的使用說明書

　　使用說明書

　　1. 制造標準: GB/T12224-2005 JB/T7747-1995

　　2. 連接形式: 管接頭內螺紋連接(NPT,G,Rc,Rp…)

　　3. 結構特征: 錐面或球面密封

　　4. 閥門檢驗和試驗: GB/T13927-1992

　　5. 公稱壓力: ≤10000Psi

　　6. 適用工作溫度: -29℃～+538℃

　　7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質

　　8. 公稱通徑: DN6,DN10,DN15,DN20,DN25

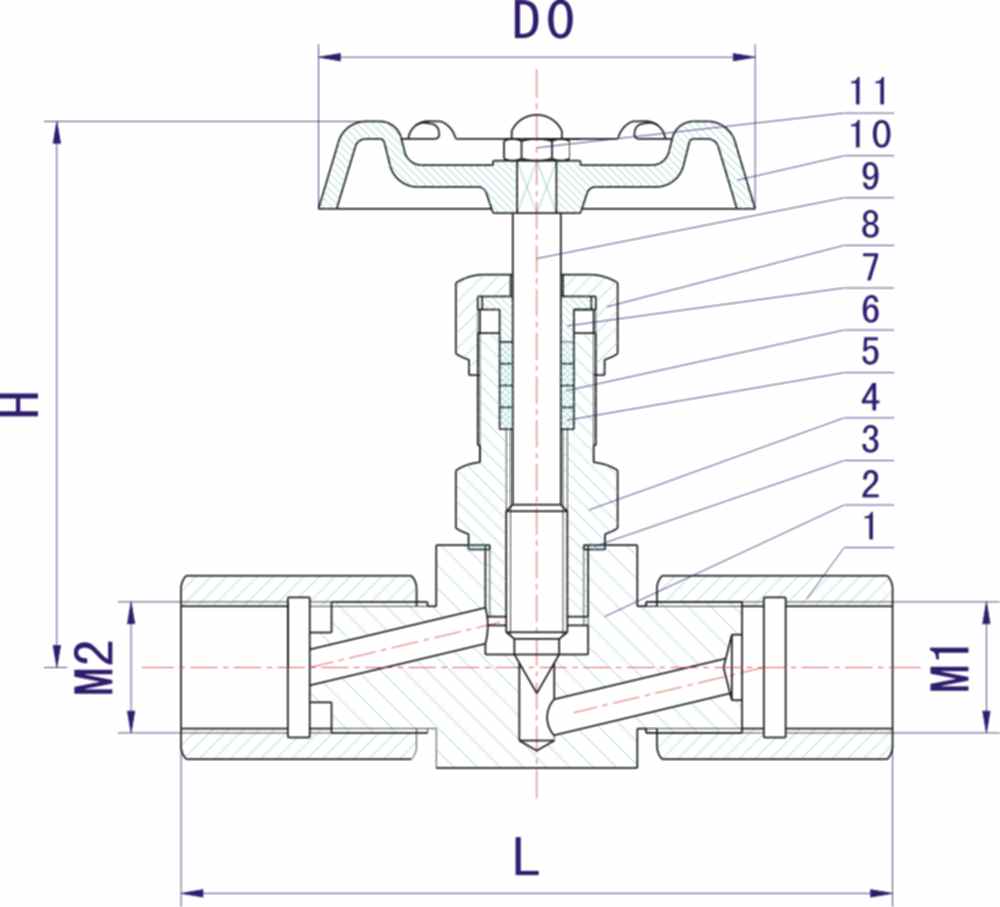

　　主要零件材料/Materials of main parts

JJ-M1壓力表針形截止閥

序號
NO.		 零件名稱
Part name		 材質
Material
1 螺紋套Wrap 20# A105 SS304 SS304L SS316 SS316L
2 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
3 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE RTFE
4 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
5 填料墊 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
6 填料 Packing PTFE 柔性石墨(Expanded Graphite)
7 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
8 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
9 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
10 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L
11 帶帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
