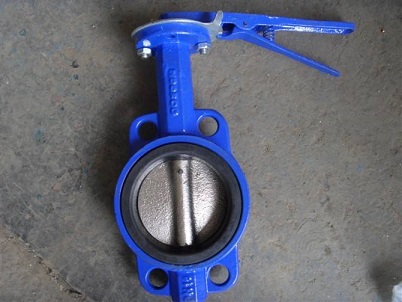

手動蝶閥(Manual butterfly)的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

手動蝶閥的結構特點

　?、偃蚱牡氖姑芊饷嬷g無摩擦傳動，延長了閥門使用壽命。

　?、谟膳ぞ禺a(chǎn)生彈性密封。

　?、矍擅畹男ㄐ卧O(shè)計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

　?、荏w積小、重量輕、操作輕巧、便于安裝。

　?、菘筛鶕?jù)用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。

　?、薷鼡Q零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

　?、哌B續結構多樣化：對夾、法蘭、對焊。

手動蝶閥的安裝維護說明書

　　手動蝶閥在安裝時，閥瓣要停在關閉的位置上。開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥，開啟前應先打開旁通閥，應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

手動蝶閥的應用范圍

　　手動蝶閥廣泛用于石油,化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、油類、能源等系統的管路上,適用于多種腐蝕性的氣體,液體,半液體以及固體粉末介質。

手動蝶閥的材質選擇

　　1、閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、鋁合金、不銹鋼等;

　　2、閥板材質：雙相不銹鋼、尼龍11板、鍍鋅板、鋁青銅;

　　3、閥座材質：丁腈橡膠、三元乙丙橡膠、氟橡膠、硅橡膠、聚四氟乙烯
