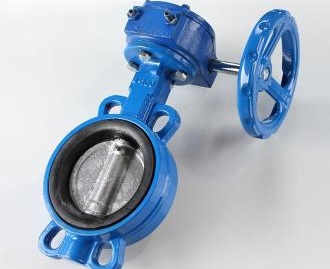

渦輪蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

渦輪蝶閥的適用范圍：

　　D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。

　　D341X-1.6C型軟密封閥門適用溫度90 - 100℃。

　　它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。

渦輪蝶閥的結構：

　　垂直板式結構，閥桿為整體式。金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。

渦輪蝶閥的工作原理：

　　金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。

渦輪蝶閥的驅動方式：

　　閥門的驅動方式為蝸輪手動機構，將手柄順時針?lè)较蛐D(zhuǎn)90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。
