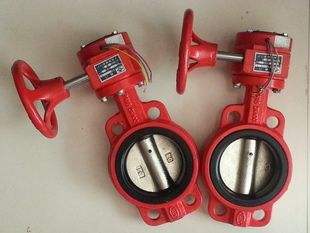

信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上?？稍诙喾N腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。

　　蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

信號蝶閥的工作原理：

　　1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。

　　2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉。

　　3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：

　　a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。

　　b、在傳動裝置箱體內設關向微動開關(蝶板全關位置為0°)，當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

信號蝶閥的安裝步驟

　　安裝于各類給排水管道中，特別適用于雙向密封和閥體易銹蝕場合，用來控制介質的流量和通斷。該閥是管線優先選用的常規蝶閥，結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等。

　　1.采用微動開關信號裝置，實現了在控制室直接觀察閘閥的開或關狀態;

　　2.蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄露點;

　　3.蝶板外圓采用球面造型，提高了密封性能，延長了閥門的使用壽命;

　　4.整體重量輕，安裝方便，蝸輪傳動，驅動扭矩小。

信號蝶閥的安裝注意事項

　　1、蝶閥安裝前應進行以下工作：

　　a、仔細核對使用情況是否與本蝶閥性能規范相符合。

　　b、清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉蝶板。

　　c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。

　　2、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：

　　a、蝶閥閥座及O型密封圈是否損傷。

　　b、閥板密封面的密封性能。

　　c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。

　　d、蝶閥檢修裝配后，應按要求進行密封性能試驗。

　　f、每次檢修后，應將情況詳細記錄以備查考。

　　3、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。

　　4、蝶閥可以安裝在空間任意位置管路上。

　　5、蝶閥的安裝位置應保證使用、維修和更換的方便。

　　6、蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。

　　產品標準：GB5135.6-2003《自動噴水滅火系統-通用閥門》
