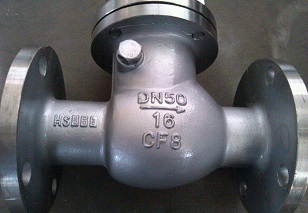

旋啟止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

標準與規范

　　1、設計與制造：API594、API6D、JB/T8937

　　2、結構長度：API594、API6D、DIN3202、JB/T8937

　　3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

　　4、試驗與檢驗：API598、JB/T9092

　　5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

結構特點

　　1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

　　2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

　　3、閥瓣關閉快速，水錘壓力小

　　4、水平或垂直管道均可使用，安裝方便

　　5、流道通暢、流體阻力小

　　6、動作靈敏、密封性能好

　　7、閥瓣行程短、關閥沖擊力小

　　8、整體結構、簡單緊湊、造型美觀

　　9、使用壽命長、可靠性高

　　作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面

結構說明

　　A 結構形式：旋啟式單閥瓣

　　B 驅動方式：對焊連接

　　C 連接形式：對焊連接

　　D 閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度。

安裝與使用

　　1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。

　　2 安裝前應先進行以下工作

　　A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢;

　　B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢;

　　3 安裝時介質的流向必須限制。

　　4 通過管路的介質不應帶有硬質顆粒，以免損傷密封面

　　5 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
