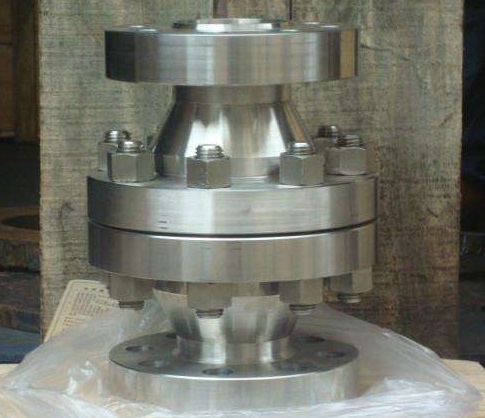

高壓阻火器是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰蔓延的安全裝置。一般安裝在輸送可燃?xì)怏w的管道中，或者通風的槽罐上，阻止傳播火焰(爆燃或爆轟)通過的裝置，由阻火芯、阻火器外殼及附件構成。

高壓阻火器的安裝說明書

　　1.摘除所有法蘭的保護蓋和拋棄所有包裝材料。

　　2.檢查閥座，閥座表面的配套法蘭墊片。它必須是清潔、平整、無劃痕、耐腐蝕、工具痕跡。

　　3.檢查墊片，確保材料是適合于應用的。

　　4.用適當?shù)穆菁y潤滑劑潤滑所有螺柱和螺母。如果緊固件是高溫或不銹鋼材料則使用反抓住化合物，如二硫化鉬。

　　5.螺栓環內墊片。

　　6.設置阻火器殼體法蘭與管線法蘭對接，要注意阻火元件的提升手柄與頂螺母位置，方便未來摘除阻火器的元件。

　　關于阻火器的工作原理,主要有兩種觀點:一是基于傳熱作用;一是基于器壁效應。

傳熱作用

　　燃燒所需要的必要條件之一就是要達到一定的溫度,即著火點。低于著火點,燃燒就會停止。依照這一原理,只要將燃燒物質的溫度降到其著火點以下,就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時,則盡可能擴大細小火焰和通道壁的接觸面積,強化傳熱,使火焰溫度降到著火點以下,從而阻止火焰蔓延。

器壁效應

　　燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃?xì)馔ㄟ^(guò)阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。

　　隨著阻火器通道尺寸的減小, 自由基與反應分子之間碰撞幾率隨之減少, 而自由基與通道壁的碰撞幾率反而增加, 這樣就促使自由基反應減低。當通道尺寸減少到某一數值時, 這種器壁效應就造成了火焰不能繼續傳播的條件, 火焰即被阻止。因此器壁效應是防止火焰的主要機理。

MESG

　　火焰通過阻火元件的細小通道并在通道內降溫。當火焰被分割小到一定程度時,經通道移走的熱量足以將溫度降到可燃物燃點以下,使火焰熄滅?；蛴善鞅谛?yīng)解釋,當通道窄到一定程度時,自由基與管道壁的碰撞占主導地位,自由基大量減少,燃燒反應不能繼續進行。因此,把在一定條件下(0. 1 MPa ,20 ℃) 剛好能夠使火焰熄滅的通道尺寸定義為“較大實驗安全間隙”(MESG,Maximum Experimental Safe Gap) 。阻火元件的通道尺寸是決定阻火器性能的關鍵因素,不同氣體具有不同的MESG值。因此,在選擇阻火器時, 應根據可燃?xì)怏w的組成確定其MESG值。在具體選擇時,又根據MESG值將氣體劃分為幾個等級。一是美國全國電氣協會(NEC) 的分類法,它根據氣體的MESG值將氣體分為四個等級(A ,B ,C ,D) ;另一類是電工協會( IEC) 的方法,它也將氣體分為四個等級( IIC , IIB , IIA 及I) 。

　　在選用高壓阻火器時,即可在設計規定使用的規范中首先查出所用可燃?xì)怏w的等級,然后根據該組氣體對應的MESG 值來選擇相應的阻火元件。

高壓阻火器的性能

　　1、阻爆性能合格,阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。

　　2、耐燒性能合格，耐燒試驗1小時無回火現象。

　　3、殼體水壓試驗合格，水壓試驗2.4MPa無滲漏。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。

高壓阻火器的維修和保養原則

　　1.為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。

　　2.阻火器上的流向標記必須與介質流向一致。

　　3.每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。

　　4.被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。

　　5.清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。

　　6.重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

高壓阻火器的一般選用原則

　　1.所選用的阻火器，其安全阻火速度應大于安裝位置可能達到的火焰?zhèn)鞑ニ俣取?/p>

　　2.與燃燒器連接的可燃?xì)怏w輸送管道，在無其它防回火設施時，應設阻火器。

　　3.阻止以亞音速傳播的火焰，應使用阻爆燃型阻火器，其安裝位置宜靠近火源;

　　4.阻止以音速或超音速傳播的火焰應使用阻爆轟型阻火器，其安裝位置應遠離火源。

　　5.不同公稱直徑的阻爆轟型阻火器，所要求的距火源較小安裝距離見表。

　　6.在寒冷地區使用的阻火器，應選用部分或整體帶加熱套的殼體，也可采用其它伴熱方式。

　　7.在特殊情況下，可根據需要選用設有沖洗管、壓力計、溫度計、排污口等接口的阻火器。

　　8.安裝于管端的阻火器， 當公稱直徑小于DN50時宜采用螺紋連接; 當公稱直徑大于或等于DN50時，應采用法蘭連接。

　　9.安裝于管道中的阻火器，應采用法蘭連接。

　　10.安裝于管端的阻火器，應帶有可自動開啟的防雨通風罩。

　　11.儲罐之間氣相連通管道各支管上的阻火器應選用阻爆轟型。

　　12.儲罐頂部的油氣排放管道，應在與罐頂?shù)倪B接處選用阻爆轟型阻火器。

　　13.儲罐頂部保護性氣體及油氣排放管道的集合管上應選用阻爆轟型阻火器。緊急放空管應設置

　　14.阻爆燃型阻火器。

　　15.裝卸設施的油氣排放 ( 或回收)總管與各支線的氣相管道之間應設置阻爆轟型阻火器。

　　16.可燃?xì)怏w放空管道在接入火炬前，若設置阻火器時，應選用阻爆轟型阻火器。
